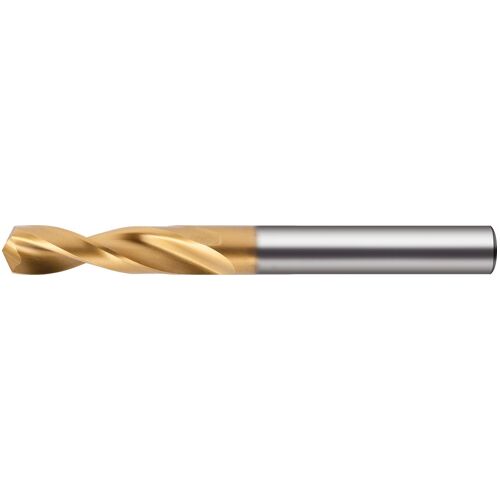

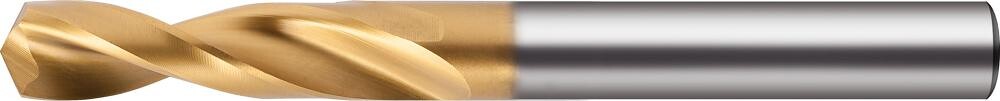

Krátký vrták, válcová stopka. O h8 8,8 mm; délka spirály 40 mm; celková délka 84 mm. HSS-Co5; TiN; typ GT; DIN 1897.
8,8 mmO h8
40 mmDélka spirály
84 mmCelková délka
TiNPovrchová úprava
Vlastnosti a provedení
Broušený profil, pravořezný, s precizním zábrusem hrotu a vynikající tepelnou odolností, se speciálním zahrocením. Boční úhel čela větší než standard, běžná tloušťka jádra, bez stoupání šroubovice.
HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhody: znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch.
Použití
Odolný a nerozbitný krátký vrták z PM oceli pro obrábění vysoce legovaných ocelí, ocelí pro tepelné zpracování a ocelí pro speciální účely, litiny, mosazi a bronzu.
Technické údaje
| O h8 | 8,8 mm |
|---|
| Délka spirály | 40 mm |
|---|
| Celková délka | 84 mm |
|---|
| Povrchová úprava | TiN |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 25–30 ° |
|---|
| Hloubka vrtu | 3 × D |
|---|
| Materiál nástroje | HSS-Co5 |
|---|
| Typ nástroje | GT |
|---|
| Norma | DIN 1897 |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 42 |
|---|
| Ocel < 1000 N/mm2 | 32 |
|---|
| Ocel < 1400 N/mm2 | 20 |
|---|
| Nerezové oceli – feritické / martenzitické | 15 |
|---|
| Nerezové oceli – austenitické | 10 |
|---|
| Nerezové oceli – duplexní | 12 |
|---|
| Litina GG/GTS | 40 |
|---|
| Litina GGG | 32 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Litina GG/GTS | Posuv f | 0,25 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|
| BO-E-10660840 | 8,4 mm | 37 mm | 79 mm |
|---|
| BO-E-10660850 | 8,5 mm | 40 mm | 84 mm |
|---|
| BO-E-10660900 | 9 mm | 40 mm | 84 mm |
|---|
| BO-E-10660930 | 9,3 mm | 40 mm | 84 mm |
|---|
