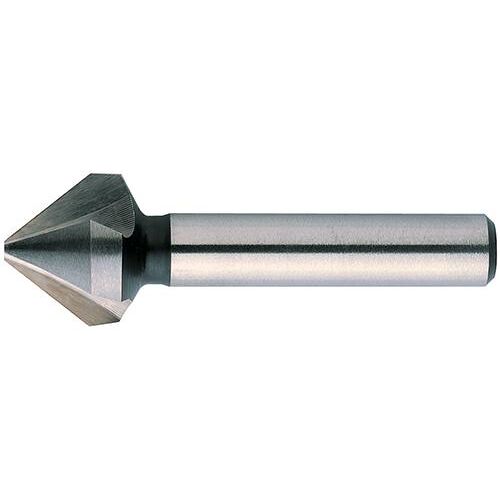

Kuželový a odjehlovací záhlubník 75° s válcovou stopkou. Jmenovitý O 8,3 mm; menší O 2,2 mm; celková délka 50 mm. HSS; bez povlaku.
8,3 mmJmenovitý O
2,2 mmmenší O
50 mmCelková délka
6 mmO stopky
Vlastnosti a provedení
Axiální a radiální zábrus. Rovné drážky ve tvaru U na odvod třísek, z celého broušeného prostoru na třísky. Kromě toho koncipováno pro běžně používané materiály díky úhlům čela a hřbetu.
Použití
Univerzální nahlubování, zahlubování, zkosování hran a odjehlování pro zahlubovací šrouby DIN 963, DIN 964, DIN 965, DIN 966 a DIN 7991 v jednom pracovním kroku a bez otřepových a vibračních stop na materiálu. Věnujte pozornost velkému rozmezí zahloubení! Vynikající řezné vlastnosti a bezproblémový odvod třísek díky kuželovému dodatečnému brusu na plášti a úhlu čela. Záhlubník dosahuje nejlepších výsledků při velkém záběru a při nízké řezné rychlosti.
Upozornění
Nezbytně nutný dostatečný přívod chladiva.
Technické údaje
| Jmenovitý O | 8,3 mm |
|---|
| menší O | 2,2 mm |
|---|
| Celková délka | 50 mm |
|---|
| O stopky | 6 mm |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Materiál nástroje | HSS |
|---|
| Tvar | C |
|---|
| Úhel | 75° |
|---|
Materiálové použití
| Materiál obrobku | Vhodnost |
|---|
| Ocel < 700 N/mm2 | Doporučené |
|---|
| Ocel < 1000 N/mm2 | Vhodné |
|---|
Nejbližší varianty řady
| Obj. kód | Jmenovitý O | Celková délka | O stopky |
|---|
| BO-E-14620630 | 6,3 mm | 45 mm | 5 mm |
|---|
| BO-E-14621040 | 10,4 mm | 51 mm | 6 mm |
|---|
| BO-E-14621240 | 12,4 mm | 55 mm | 8 mm |
|---|
| BO-E-14621650 | 16,5 mm | 61 mm | 10 mm |
|---|
