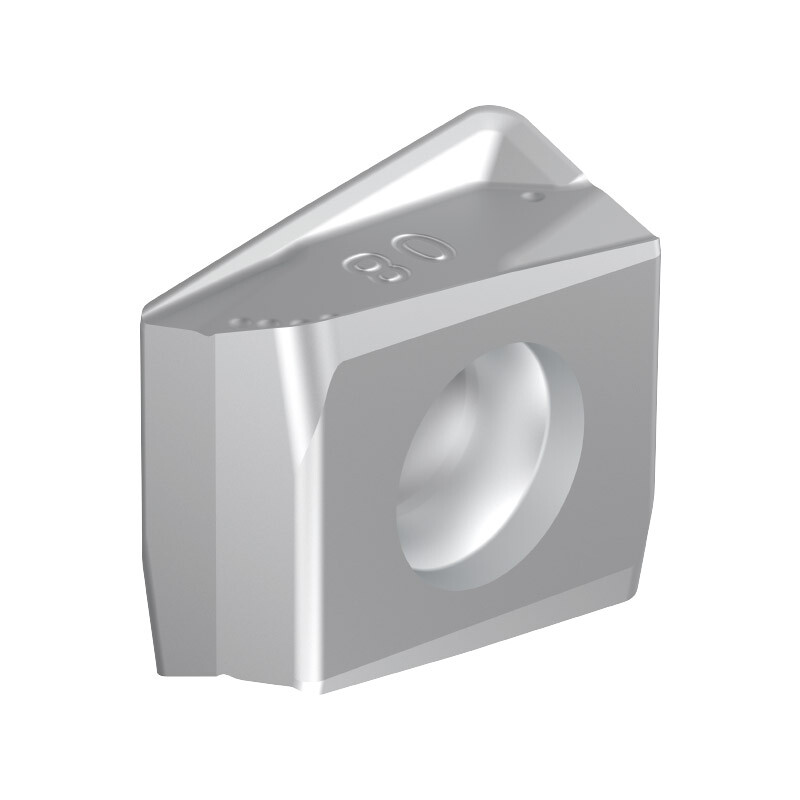

LNHU 090412ER-MR2 AP251U

LNHU 090412ER-MR2 AP251U - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP251U. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro frézování oceli od hrubování po dokončování za stabilních podmínek. U korozivzdorných ocelí vyžaduje velmi stabilní podmínky.

Univerzální geometrie pro střední frézování za dobrých podmínek.

Použití a technické vlastnosti

Jakost AP251U je přednostní volbou pro frézování oceli od dokončování po hrubování, s doplňkovým použitím na korozivzdorné oceli. Velmi jemnozrnný tvrdokovový substrát a nanovrstvený PVD povlak podporují odolnost proti opotřebení, vyštipování a tepelným trhlinám. Použití zahrnuje i složité dráhy a hluboké dutiny při delším vyložení.

Pro jakost AP251U v těchto frézovacích aplikacích výrobce připouští mokré i suché obrábění a přednostně doporučuje suchý řez. Nastavení je nutné přizpůsobit materiálu, geometrii a stabilitě sestavy.

Destička pro tangenciální systém LN má oboustranné provedení se čtyřmi použitelnými řeznými hranami. Lze ji použít v odpovídajících tělesech pro frézování osazení i ve víceřadých frézách; přesná kompatibilita se řídí velikostí a označením osazení.

Technické parametry

• Výrobce: Achteck
• Označení: LNHU 090412ER-MR2 AP251U
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AP251U
• Povlak / provedení jakosti: PVD
• Geometrie: MR2
• Rozměr W1: 4,5 mm
• Tloušťka destičky S: 7,4 mm
• Rohový rádius RE: 1,2 mm
• Délka hladicí hrany BS: 1,0 mm
• Průměr otvoru D1: 3,5 mm
• Délka destičky INSL: 9 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
