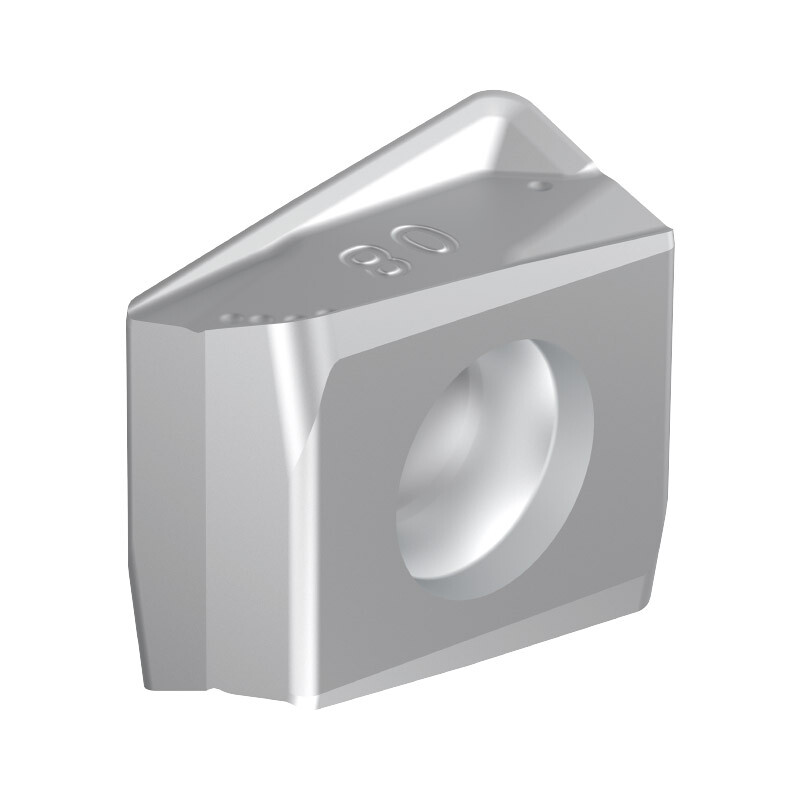

LNHU 130608ER-FM2 AW100K

LNHU 130608ER-FM2 AW100K - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AW100K. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Nepovlakovaná jakost pro frézování hliníku a jeho slitin.

Ostrá geometrie s nízkými řeznými silami pro neželezné materiály a aplikace s nižší tuhostí.

Použití a technické vlastnosti

Destička pro tangenciální systém LN má oboustranné provedení se čtyřmi použitelnými řeznými hranami. Lze ji použít v odpovídajících tělesech pro frézování osazení i ve víceřadých frézách; přesná kompatibilita se řídí velikostí a označením osazení.

Technické parametry

• Výrobce: Achteck
• Označení: LNHU 130608ER-FM2 AW100K
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AW100K
• Povlak / provedení jakosti: bez povlaku
• Geometrie: FM2
• Rozměr W1: 6,8 mm
• Tloušťka destičky S: 10,1 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 2,5 mm
• Průměr otvoru D1: 4,5 mm
• Délka destičky INSL: 13 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
