LNHU 130608ER-MR2 AP403M

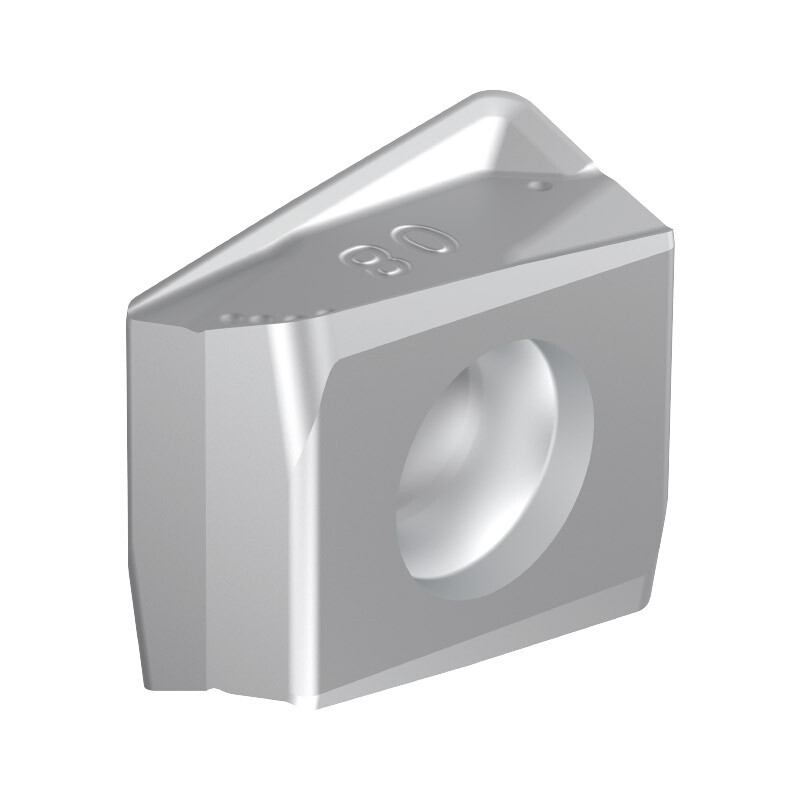

LNHU 130608ER-MR2 AP403M - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP403M. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Houževnatá jakost se silným povlakem pro hrubování korozivzdorné oceli za zhoršených podmínek. Použitelná také na žárupevné a titanové slitiny při nižších řezných rychlostech.

Univerzální geometrie pro střední frézování za dobrých podmínek.

Použití a technické vlastnosti

Destička pro tangenciální systém LN má oboustranné provedení se čtyřmi použitelnými řeznými hranami. Lze ji použít v odpovídajících tělesech pro frézování osazení i ve víceřadých frézách; přesná kompatibilita se řídí velikostí a označením osazení.

Technické parametry

• Výrobce: Achteck
• Označení: LNHU 130608ER-MR2 AP403M
• Jmenovitý úhel hřbetu: 0°
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AP403M
• Povlak / provedení jakosti: PVD
• Geometrie: MR2
• Rozměr W1: 6,8 mm
• Tloušťka destičky S: 10,15 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 2,5 mm
• Průměr otvoru D1: 4,5 mm
• Délka destičky INSL: 13 mm

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
