MAGAFOR / NÁSTROJE PRO PŘESNÉ OBRÁBĚNÍ

Od prvního navrtání
po finální rozměr.

Výstružníky s jemným odstupňováním průměrů, středicí vrtáky, NC navrtáváky, záhlubníky i mikronástroje. Francouzský Magafor rozvíjí vlastní nástrojový program od roku 1937 a nabízí řadu provedení pro jednotlivé kroky přesného obrábění.

Výstružníky Magafor Přehled sortimentu

Francouzský výrobce
přesných řezných nástrojů

HSS-E / tvrdokovStředění · zahlubování · frézování · vystružování

0,01 mmkrok průměrů u přesných výstružníků řady 601

0,005 mmkrok mikrovýstružníků 8610 v rozsahu Ø 0,200–0,595 mm

H7 i speciálykatalogové řady a zvláštní rozměry či tolerance na poptávku

01 / VÝSTRUŽNÍKY MAGAFOR

Průměr a tolerance
podle vašeho otvoru.

Volba výstružníku nekončí u celých milimetrů. Magafor kombinuje řady H7, přesné průměry po setinách a mikrovýstružníky. Program zahrnuje HSS-E i tvrdokov, různé délky a nástroje pro průchozí i slepé otvory.

PŘESNÁ ŘADA 601 / HSS-E

Výběr po setinách.

Ø 0,60–20,20 mm

Průměry odstupňované po 0,01 mm umožňují hledat nástroj podle konkrétního požadovaného rozměru. Řada 601 má válcovou stopku a je určena pro průchozí otvory.

Prohlédnout přesné výstružníky 601

Jmenovitý průměr je jen začátek.

Pro výběr je podstatná také výrobní tolerance průměru nástroje. U přesné řady 601 se mění s jeho velikostí:

Výrobní tolerance průměru výstružníků Magafor 601
JMENOVITÝ PRŮMĚR	TOLERANCE NÁSTROJE
Ø 0,60–3,00 mm	0 / +0,003 mm
Ø 3,01–6,00 mm	0 / +0,004 mm
Ø 6,01–20,20 mm	0 / +0,005 mm

Jde o toleranci nástroje. Výsledný rozměr otvoru ovlivňuje také materiál, upnutí, přídavek a podmínky obrábění.

Řady H7

Strojní i ruční provedení, válcová nebo Morse stopka, krátké i prodloužené varianty podle zvolené řady.

Jiná tolerance?

Výběr podle mezních rozměrů otvoru. Zvláštní průměry a tolerance lze řešit také zakázkovým provedením.

Výstružníky s válcovou stopkou Výstružníky s kuželovou stopkou

MIKROVÝSTRUŽNÍKY / ŘADA 8610 / NA POPTÁVKU

Malé otvory. Jemnější odstupňování.

Ø 0,200–2,05 mm

Čtyřbřité tvrdokovové mikrovýstružníky se zesílenou stopkou pro dokončování malých otvorů. Do Ø 0,595 mm nabízí řada krok 0,005 mm; od Ø 0,60 mm pokračuje po 0,01 mm.

Poptat mikrovýstružník 8610

±0,001 mmvýrobní tolerance průměru
mikrovýstružníků 8610

0,005 mmkrok průměrů
od Ø 0,200 do Ø 0,595 mm

Uvedené rozsahy a tolerance vycházejí z katalogu Magafor 259. Konkrétní provedení a dostupnost najdete u jednotlivých položek e-shopu.

02 / ŠÍŘE NÁSTROJOVÉHO PROGRAMU

Magafor napříč
obráběcími operacemi.

Jednotlivé skupiny mají vlastní geometrii a rozměrové řady. Od vytvoření středicího otvoru přes sražení hrany až po jemné frézování a dokončení otvoru výstružníkem.

Středicí vrtáky
a NC navrtáváky

Středicí vrtáky tvarů A, B či R a NC navrtáváky v různých vrcholových úhlech. Do programu patří také oboustranné nástroje DUO-MAG.

Středění a navrtávání

Záhlubníky
a úprava hran

Kuželové záhlubníky, provedení s příčným otvorem i sady. Výběr podle úhlu zahloubení, průměru, materiálu a způsobu odjehlení.

Záhlubníky Magafor

Výstružníky
pro finální rozměr

Ruční a strojní výstružníky, HSS-E i tvrdokov, řady H7 a přesné průměry. Varianty pro průchozí a slepé otvory i provedení s vnitřním chlazením.

Celý výběr výstružníků

Frézování
i v malém měřítku

Mikrofrézy pro drážky, kontury a rádiusy, nástroje pro hlubší dosah i frézy pro práci na hranách. Řady Bi-face umožňují obrábění z přední i zadní strany.

Stopkové frézy Magafor

Mikrovrtáky
a tvrdokovové vrtáky

Malé průměry se zesílenou stopkou a různými poměry pracovní délky k průměru. Pro jemné otvory, kde je důležitý rozměr i dosažitelná hloubka.

Tvrdokovové vrtáky Magafor

Frézování závitů

Závitové frézy doplňují program pro opracování otvorů. Konkrétní nástroj se volí podle profilu a rozteče závitu, jeho velikosti a potřebného dosahu.

Závitové frézy Magafor

03 / MULTIFUNKČNÍ NÁSTROJE MAGAFOR

Více operací
jednou geometrií.

Navrtat otvor, upravit jeho ústí a srazit hranu obrobku. Multifunkční nástroje MULTI-V a COMBI-MAG umožňují spojit několik kroků obrábění a omezit výměny nástrojů. Každá řada přitom nabízí jiný rozsah použití.

AŽ 10 OPERACÍ Tvrdokovový multifunkční nástroj Magafor MULTI-V 90°, řada 8090-H s povlakem Hard-X

MONOLITNÍ TVRDOKOV / VHM

OTVORY, HRANY I TVAROVÉ OBRÁBĚNÍ

MULTI-V

Tvrdokovové nástroje pro obráběcí centra a CNC stroje. Provedení 90° propojuje navrtávání a vrtání s úpravou hran, tvorbou V-drážek i obráběním kontur. Řada 8090 je bez povlaku, varianta 8090-H má povlak Hard-X.

Otvor: Středění, navrtávání a vrtání.
Hrana: Srážení hran otvorů i podélných hran obrobku.
Tvar: V-drážky, kontury a obrábění interpolací.

Zobrazit celou řadu MULTI-V

5 OPERACÍ

HSS-E / POVLAK RED-X

OD NAVRTÁNÍ PO HOTOVOU HRANU

COMBI-MAG

Multifunkční řada 007 z kobaltové rychlořezné oceli HSS-E s povlakem Red-X. Geometrie 90° kombinuje navrtávání, vrtání a různé způsoby srážení hran. Katalogový program zahrnuje průměry 3–16 mm včetně palcových rozměrů.

Otvor: Navrtávání a vrtání jedním nástrojem.
Ústí otvoru: Kuželové zahloubení a sražení hrany.
Vnější hrany: Přímé i podélné srážení hran obrobku.

Zobrazit celou řadu COMBI-MAG

Úhel rozhoduje o použití. MULTI-V zahrnuje také geometrie 40°, 60°, 100° a 120°. Jejich rozsah operací se liší; například pro gravírování výrobce uvádí provedení 40° a 60°. Průměr, délku a řezné podmínky vždy volte podle konkrétní operace a materiálu.

04 / ZVLÁŠTNÍ ROZMĚRY A PROVEDENÍ

Výkres určuje rozměr.
Nástroj se mu přizpůsobí.

Magafor nabízí také speciální výstružníky: jiné průměry a tolerance, zvláštní délky, úhly i stupňové provedení. Pro posouzení varianty je důležitý požadovaný otvor a podmínky, ve kterých nástroj pracuje.

Poptat zvláštní provedení

Průměr a toleranceJmenovitý rozměr, horní a dolní mez otvoru nebo výkresové označení tolerance.

Materiál obrobkuOznačení materiálu a jeho stav, případně tvrdost po tepelném zpracování.

Tvar a hloubka otvoruPrůchozí či slepý otvor, stupně, pracovní délka a požadovaný dosah.

Stroj a upnutíPožadovaná stopka, způsob upnutí a možnosti přívodu chladicí kapaliny.

VÝBĚR VÝSTRUŽNÍKU

Co rozhoduje
před objednáním?

Je označení H7 totéž co výrobní tolerance nástroje?

Ne. H7 označuje toleranční pole požadovaného otvoru. Výrobní tolerance průměru výstružníku je samostatný údaj. U přesných řad proto porovnávejte mezní rozměry otvoru s konkrétním průměrem a tolerancí nástroje; samotné označení jmenovitého průměru nestačí.

Jak vybrat výstružník pro slepý nebo průchozí otvor?

Sledujte určení konkrétní řady, geometrii břitů, odvod třísek a přívod chladicí kapaliny. Magafor nabízí samostatná provedení pro oba typy otvorů, včetně řad s vnitřním chlazením. Přesná řada 601 je určena pro průchozí otvory.

Lze řešit rozměr mimo standardní nabídku?

Ano, Magafor nabízí speciální průměry a tolerance i úpravy geometrie a délky. Pro poptávku přiložte výkres otvoru, materiál obrobku a informace o obrábění. Technické řešení a dostupnost se posuzují podle konkrétního zadání.

Produkty MagaforAktuální nabídka, ceny a dostupnost níže

Výchozí řazeníOd nejlevnějšíhoOd nejdražšíhoNejnovější

> 1000 produktů

Dlaždicový Řádkový

Kód:MGF-81121040000

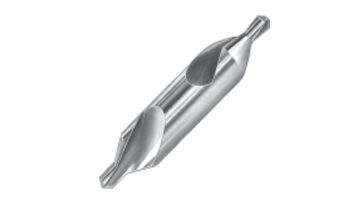

Vrták středicí DIN 333R, 10,0x4,0x55 HSS, řada 12, Magafor
