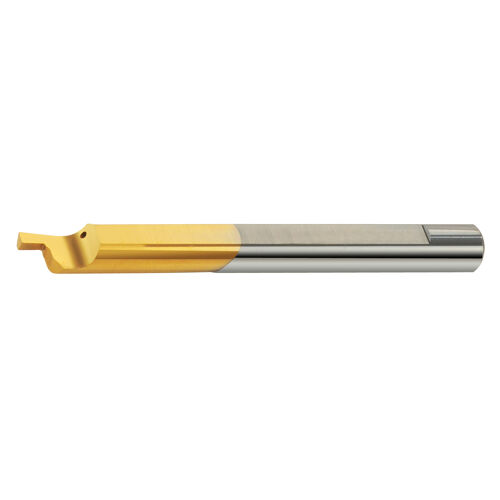

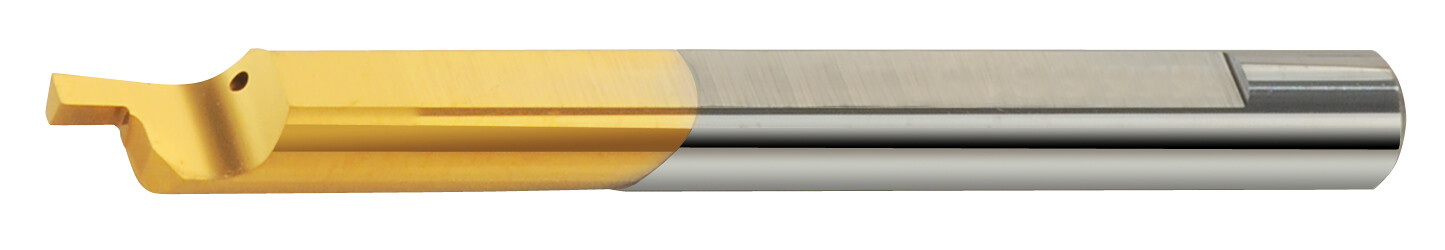

Mikronástroj pro čelní zapichování, MFL8B2.5L22K20

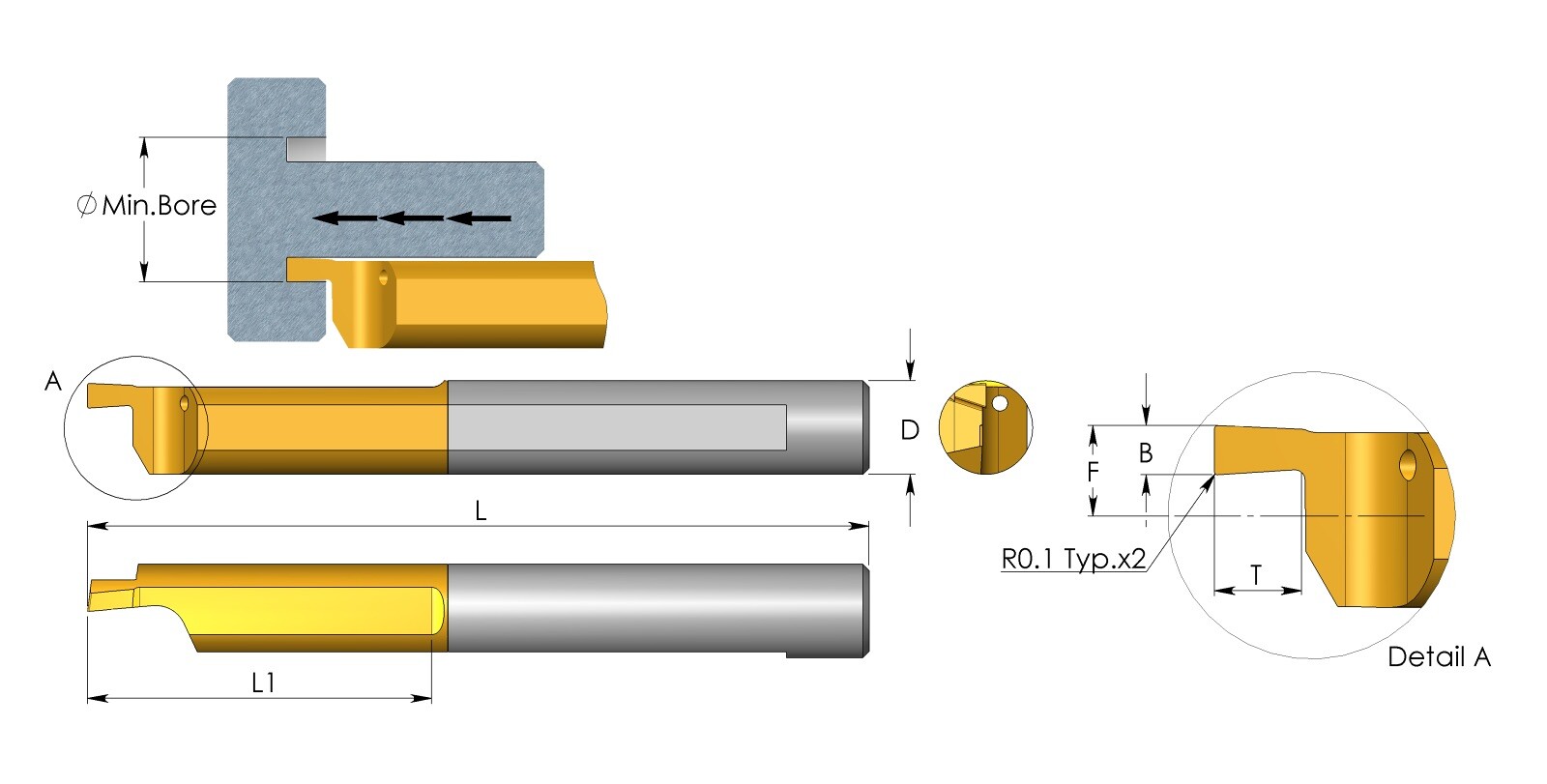

Miniaturní karbidový nůž pro čelní zapichování v levém provedení. Levé provedení má vlastní rozměry F a a podle katalogového výkresu. Výkres uvádí poloměr R na dvou rozích břitu.
Řezná jakost a použití
K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.
Technické parametry
- Průměr upínací stopky D: 8,0 mm
- Celková délka L: 64 mm
- Délka krčku L1: 22 mm
- Poloměr R: 0,10 mm
- Šířka břitu B: 2,5 mm
- Rozměr T dle výkresu: 3,5 mm
- Rozměr F dle výkresu: 3,75 mm
- Rozměr a dle výkresu: 7,75 mm
- Minimální průměr dle katalogu: 10,0 mm
- Držák podle tabulky: SIM ... H8
Upnutí a kompatibilita
Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H8. Velikost upnutí odpovídá stopce D = 8,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.
Výchozí řezné podmínky
Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
