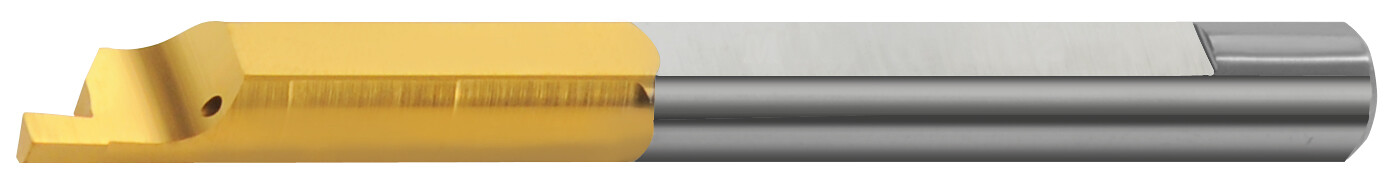

Mikronástroj pro čelní zapichování, MFR5B1.0L22K20

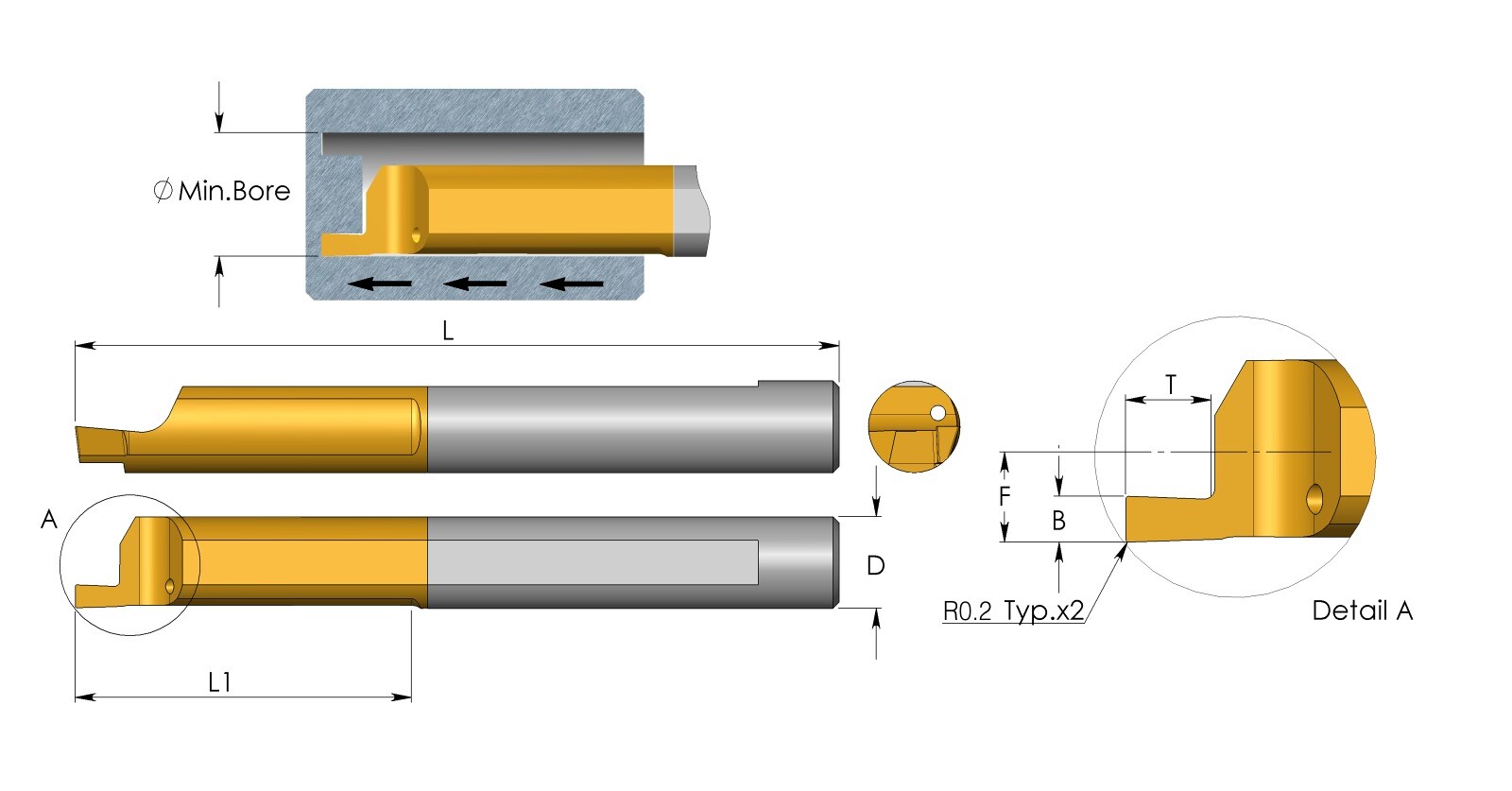

Miniaturní karbidový nůž pro čelní zapichování v pravém provedení. Šířku drážky určuje B; pracovní geometrii doplňují poloměr rohů R a rozměr T. Výkres označuje stejný poloměr R na dvou rozích břitu. Pravé provedení nástroje.

Řezná jakost a použití

K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.

Technické parametry

• Průměr upínací stopky D: 5,0 mm
• Celková délka L: 51 mm
• Délka krčku L1: 22 mm
• Poloměr R: 0,10 mm
• Šířka břitu B: 1,0 mm
• Rozměr T dle výkresu: 1,5 mm
• Rozměr F dle výkresu: 2,45 mm
• Rozměr a dle výkresu: 4,95 mm
• Minimální průměr dle katalogu: 6,0 mm
• Držák podle tabulky: SIM ... H5

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H5. Velikost upnutí odpovídá stopce D = 5,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
