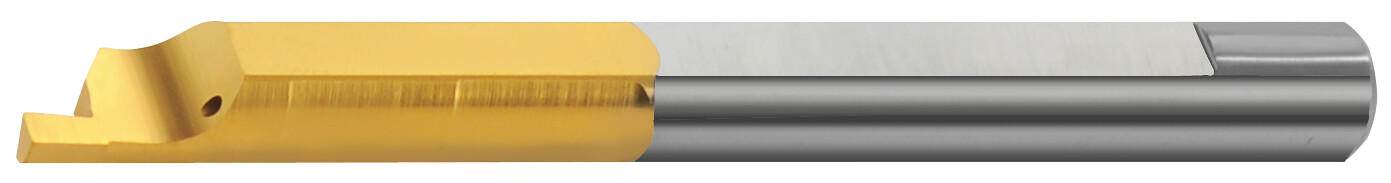

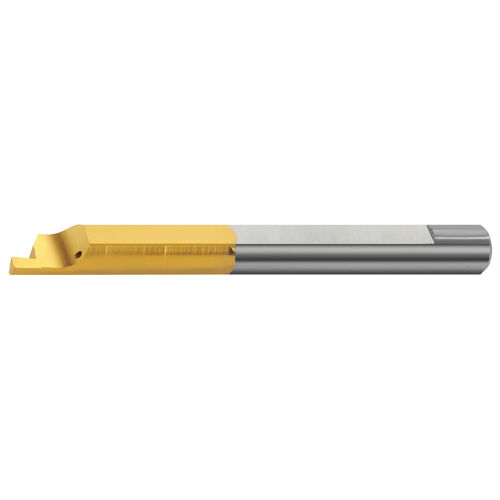

Mikronástroj pro čelní zapichování, MFR8B2.5L22BXC

Miniaturní karbidový nůž pro čelní zapichování v pravém provedení. Šířku drážky určuje B; pracovní geometrii doplňují poloměr rohů R a rozměr T. Výkres označuje stejný poloměr R na dvou rozích břitu. Pravé provedení nástroje.

Řezná jakost a použití

BXC: Karbidová jakost s PVD povlakem TiN pro nízké řezné rychlosti a široké spektrum obráběných materiálů. Katalogové označení oblasti použití: P30-P50; K25-K40. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan. Alternativní použití: N - neželezné kovy, H - kalené materiály.

Technické parametry

• Průměr upínací stopky D: 8,0 mm
• Celková délka L: 64 mm
• Délka krčku L1: 22 mm
• Poloměr R: 0,10 mm
• Šířka břitu B: 2,5 mm
• Rozměr T dle výkresu: 3,5 mm
• Rozměr F dle výkresu: 3,95 mm
• Rozměr a dle výkresu: 7,95 mm
• Minimální průměr dle katalogu: 10,0 mm
• Držák podle tabulky: SIM ... H8

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H8. Velikost upnutí odpovídá stopce D = 8,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost BXC: Nelegované oceli, oceli na odlitky a automatové oceli: 25 - 70; Nízkolegované oceli a oceli na odlitky (<5 % legur): 20 - 40; Vysoce legované, nástrojové oceli a oceli na odlitky: 20 - 40; Korozivzdorné oceli a oceli na odlitky: 25 - 40; Tvárná litina (GGG): 25 - 60; Šedá litina (GG): 30 - 70; Temperovaná litina: 20 - 40; Tvářené slitiny hliníku: 50 - 100; Slévárenské slitiny hliníku: 40 - 80; Slitiny mědi: 30 - 60; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 40 - 80; Žáruvzdorné slitiny a superslitiny (báze Fe, Ni nebo Co): 15 - 30; Titan a titanové slitiny (vytvrzené slitiny alfa + beta): 10 - 30; Kalená ocel (45-50, 51-55 a 56-62 HRC): 10 - 30; Kokilová litina: 10 - 30; Kalená litina: 10 - 20. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
