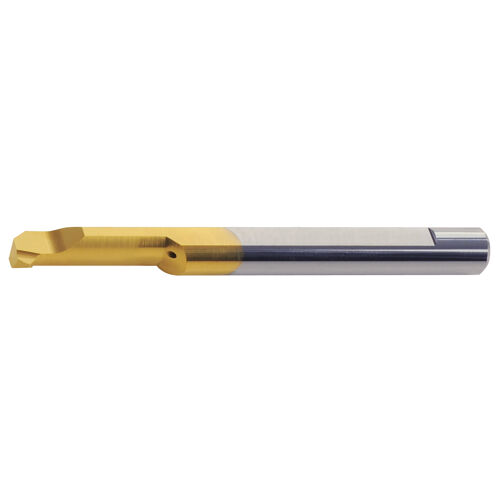

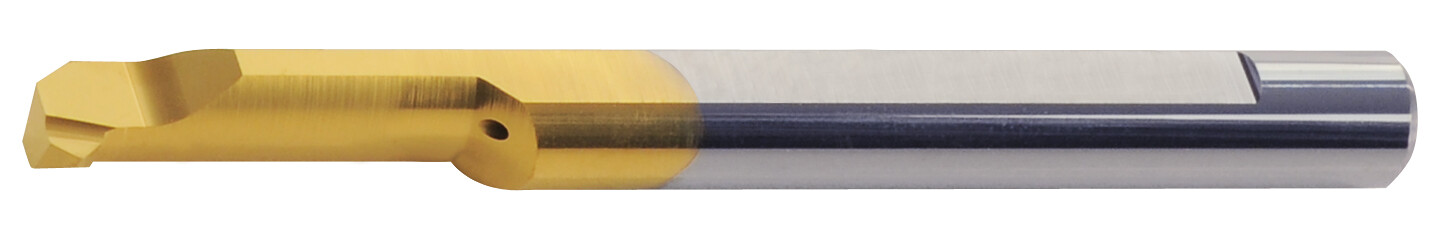

Mikronástroj pro srážení hran a vyvrtávání, MCR4R0.2L15BMK

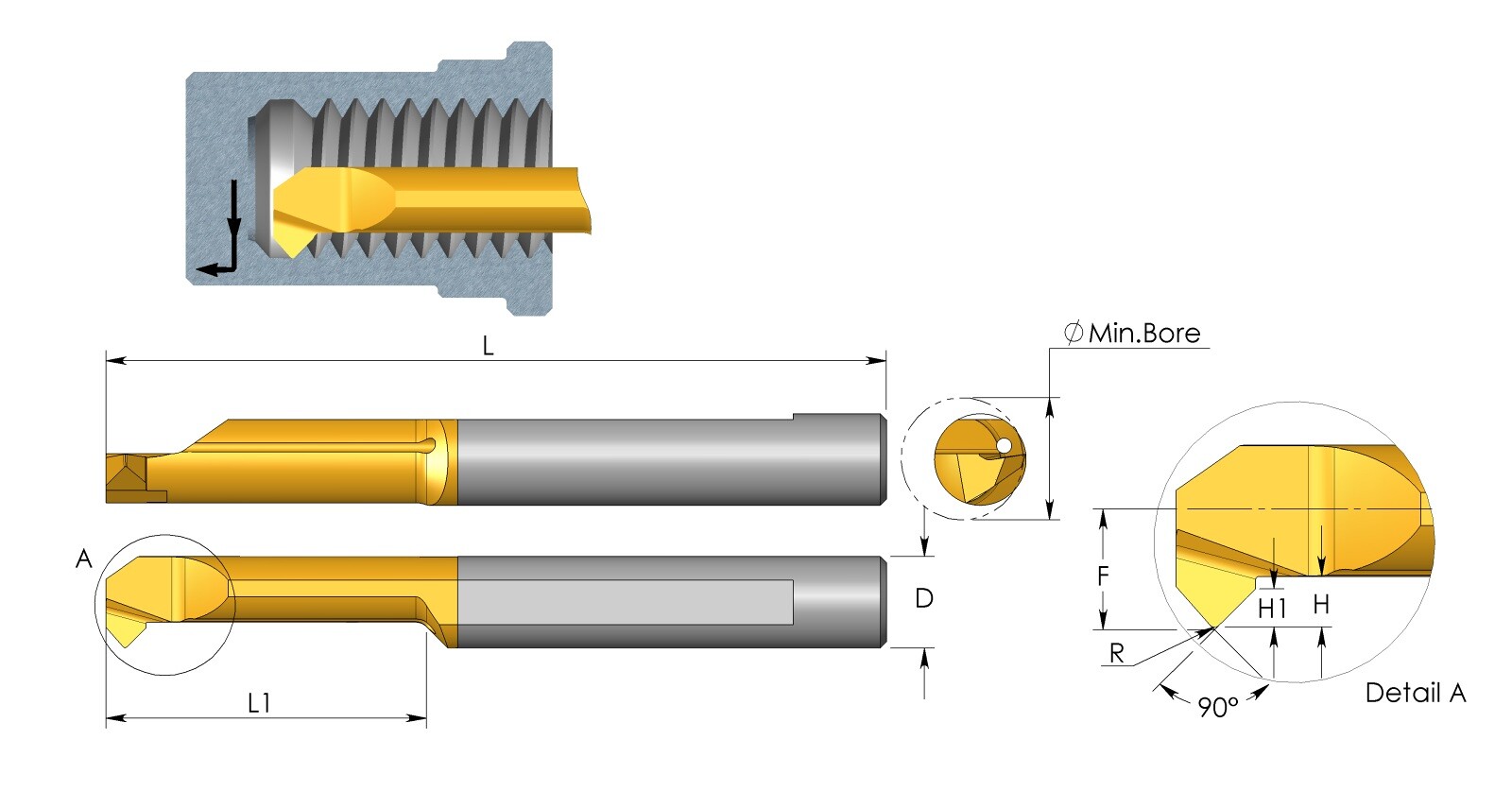

Miniaturní karbidový nůž pro srážení hran a vyvrtávání. Výkres řady uvádí vrcholový úhel 90° a samostatné rozměry H a H1 pro kontrolu pracovní geometrie. Pravé provedení nástroje.

Řezná jakost a použití

BMK: Submikronový karbid s pokročilým třívrstvým PVD povlakem. Vyznačuje se vysokou tepelnou odolností a je určen pro plynulý řez při výkonném i běžném obrábění. Katalog jej popisuje jako univerzální jakost pro všechny materiály; přednostní a alternativní oblasti použití jsou rozlišeny v matici konkrétní řady. Katalogové označení oblasti použití: K10-K20. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan. Alternativní použití: N - neželezné kovy, H - kalené materiály.

Technické parametry

• Průměr upínací stopky D: 4,0 mm
• Celková délka L: 51 mm
• Délka krčku L1: 15 mm
• Poloměr R: 0,2 mm
• Rozměr H dle výkresu: 0,8 mm
• Rozměr H1 dle výkresu: 0,4 mm
• Rozměr F dle výkresu: 1,7 mm
• Rozměr a dle výkresu: 3,7 mm
• Minimální průměr dle katalogu: 4,1 mm
• Držák podle tabulky: SIM ... H4
• Úhly v detailu katalogového výkresu: 90°

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H4. Velikost upnutí odpovídá stopce D = 4,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost BMK: Nelegované oceli, oceli na odlitky a automatové oceli: 30 - 80; Nízkolegované oceli a oceli na odlitky (<5 % legur): 25 - 50; Vysoce legované, nástrojové oceli a oceli na odlitky: 25 - 50; Korozivzdorné oceli a oceli na odlitky: 30 - 60; Tvárná litina (GGG): 30 - 80; Šedá litina (GG): 30 - 80; Temperovaná litina: 20 - 50; Tvářené slitiny hliníku: 60 - 120; Slévárenské slitiny hliníku: 50 - 90; Slitiny mědi: 30 - 70; Žáruvzdorné slitiny a superslitiny (báze Fe, Ni nebo Co): 15 - 40; Titan a titanové slitiny (vytvrzené slitiny alfa + beta): 10 - 30; Kalená ocel (45-50, 51-55 a 56-62 HRC): 14 - 40; Kokilová litina: 10 - 30; Kalená litina: 10 - 20. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
