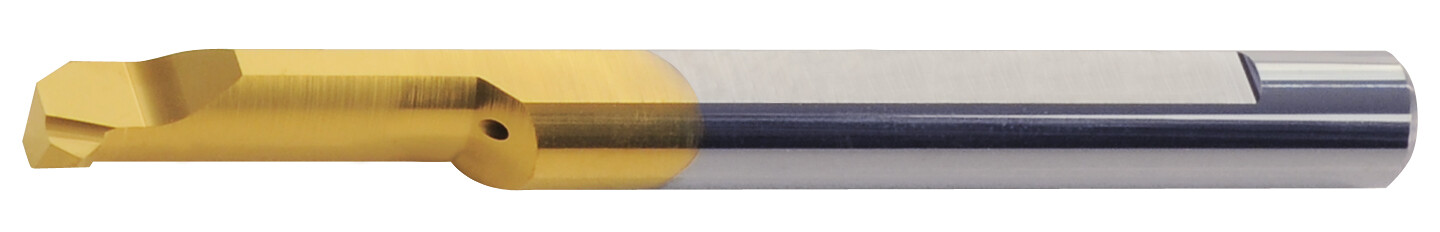

Mikronástroj pro srážení hran a vyvrtávání, MCR7R0.2L20K20

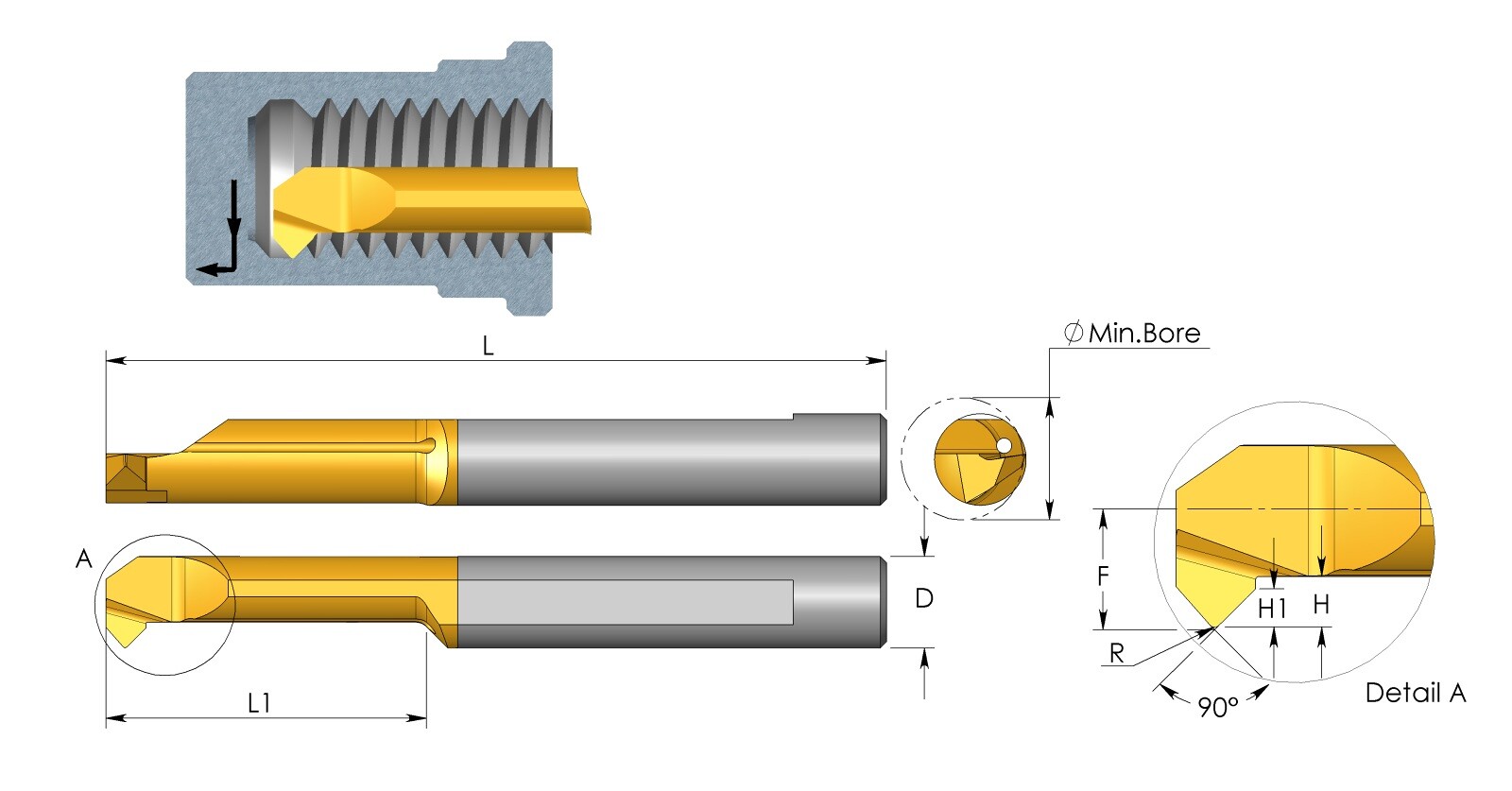

Miniaturní karbidový nůž pro srážení hran a vyvrtávání. Výkres řady uvádí vrcholový úhel 90° a samostatné rozměry H a H1 pro kontrolu pracovní geometrie. Pravé provedení nástroje.

Řezná jakost a použití

K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.

Technické parametry

• Průměr upínací stopky D: 7,0 mm
• Celková délka L: 62 mm
• Délka krčku L1: 20 mm
• Poloměr R: 0,2 mm
• Rozměr H dle výkresu: 1,5 mm
• Rozměr H1 dle výkresu: 0,8 mm
• Rozměr F dle výkresu: 3,3 mm
• Rozměr a dle výkresu: 6,8 mm
• Minimální průměr dle katalogu: 7,1 mm
• Držák podle tabulky: SIM ... H7
• Úhly v detailu katalogového výkresu: 90°

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H7. Velikost upnutí odpovídá stopce D = 7,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
