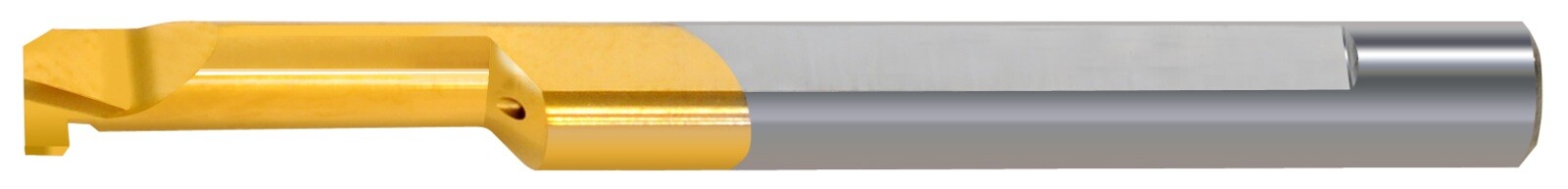

Mikronástroj pro zapichování, MGR7B1.0L22BMK

Miniaturní karbidový nůž pro zapichování vnitřních drážek. Šířka břitu B je uvedena v milimetrech i palcích; katalog stanovuje toleranci B ±0,025 mm / ±0,001 in. Pravé provedení nástroje.

Řezná jakost a použití

BMK: Submikronový karbid s pokročilým třívrstvým PVD povlakem. Vyznačuje se vysokou tepelnou odolností a je určen pro plynulý řez při výkonném i běžném obrábění. Katalog jej popisuje jako univerzální jakost pro všechny materiály; přednostní a alternativní oblasti použití jsou rozlišeny v matici konkrétní řady. Katalogové označení oblasti použití: K10-K20. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan. Alternativní použití: N - neželezné kovy, H - kalené materiály.

Technické parametry

• Průměr upínací stopky D: 7,0 mm
• Celková délka L: 62 mm
• Délka krčku L1: 22 mm
• Šířka břitu B: 1,0 mm
• Šířka břitu B (palce): 0,039 in

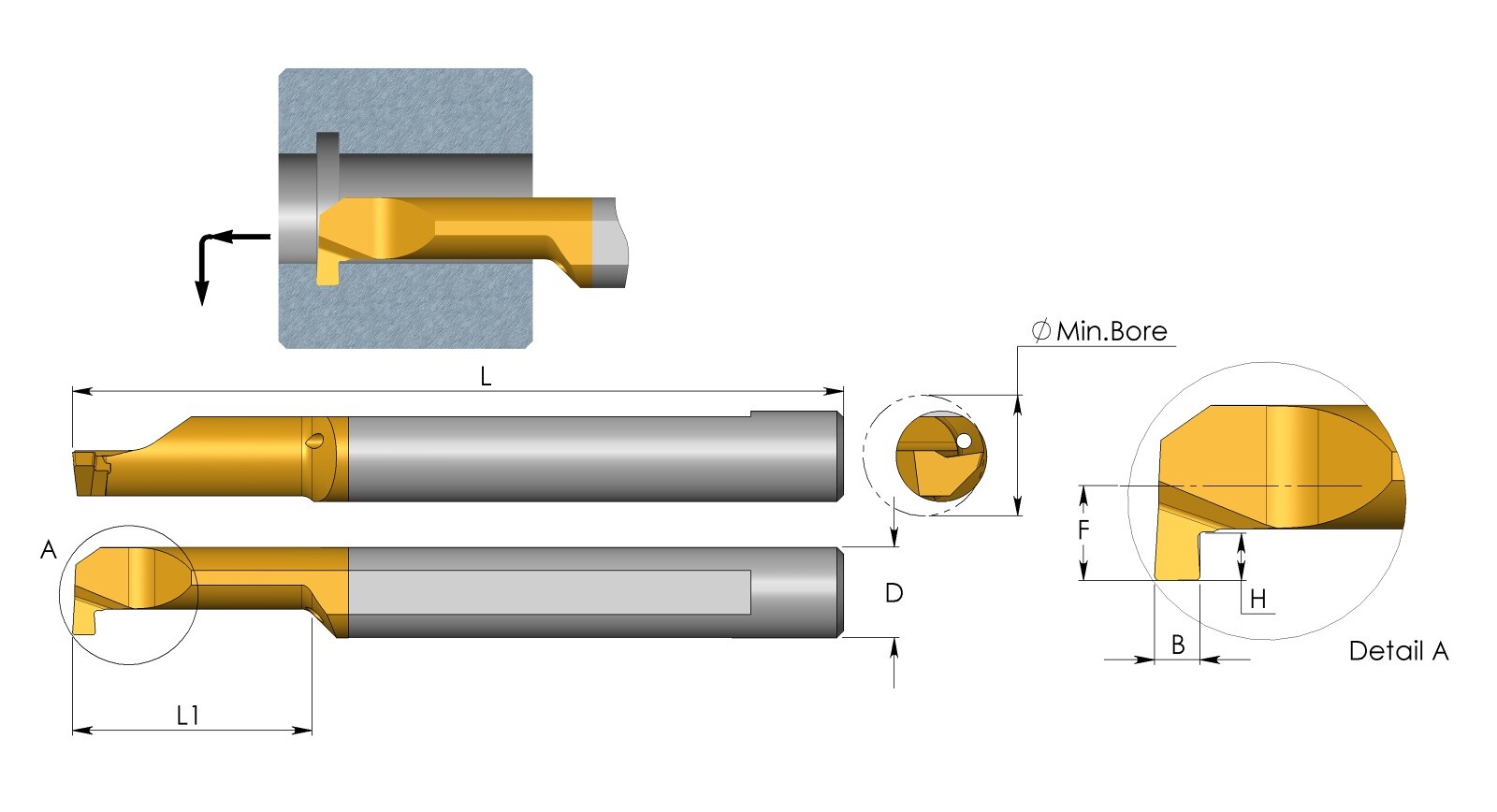

• Rozměr H dle výkresu: 2,5 mm
• Rozměr F dle výkresu: 3,3 mm
• Rozměr a dle výkresu: 6,8 mm
• Minimální průměr dle katalogu: 7,1 mm
• Držák podle tabulky: SIM ... H7

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H7. Velikost upnutí odpovídá stopce D = 7,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost BMK: Nelegované oceli, oceli na odlitky a automatové oceli: 30 - 80; Nízkolegované oceli a oceli na odlitky (<5 % legur): 25 - 50; Vysoce legované, nástrojové oceli a oceli na odlitky: 25 - 50; Korozivzdorné oceli a oceli na odlitky: 30 - 60; Tvárná litina (GGG): 30 - 80; Šedá litina (GG): 30 - 80; Temperovaná litina: 20 - 50; Tvářené slitiny hliníku: 60 - 120; Slévárenské slitiny hliníku: 50 - 90; Slitiny mědi: 30 - 70; Žáruvzdorné slitiny a superslitiny (báze Fe, Ni nebo Co): 15 - 40; Titan a titanové slitiny (vytvrzené slitiny alfa + beta): 10 - 30; Kalená ocel (45-50, 51-55 a 56-62 HRC): 14 - 40; Kokilová litina: 10 - 30; Kalená litina: 10 - 20. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
