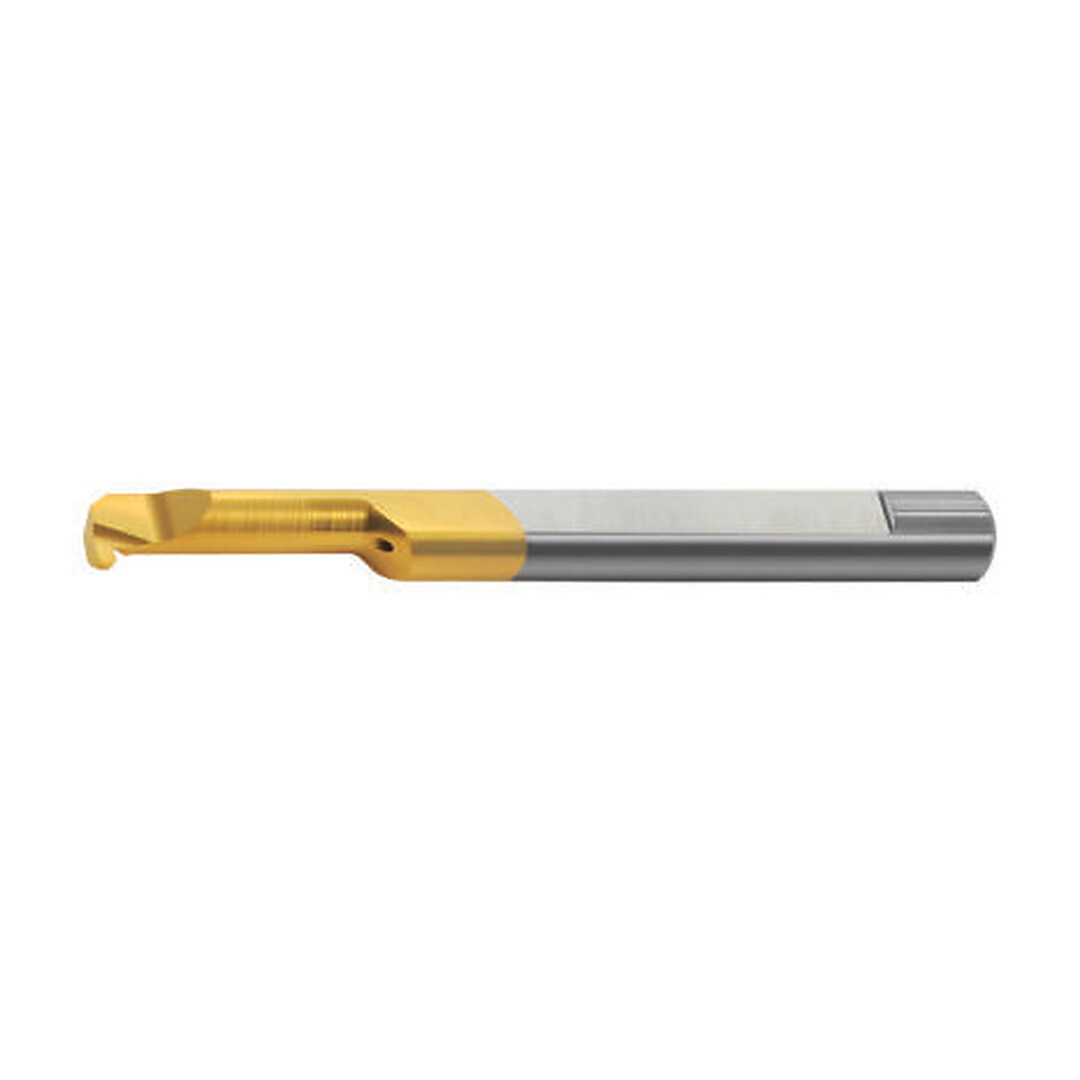

Mikronástroj pro zapichování s plným rádiusem, MKR6R0.3L10BXC
Miniaturní karbidový nůž pro vnitřní drážky s plným rádiusem. Profil určuje poloměr R a šířka W. Katalog uvádí toleranci poloměru R ±0,025 mm. Pravé provedení nástroje.
Řezná jakost a použití
BXC: Karbidová jakost s PVD povlakem TiN pro nízké řezné rychlosti a široké spektrum obráběných materiálů. Katalogové označení oblasti použití: P30-P50; K25-K40. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan. Alternativní použití: N - neželezné kovy, H - kalené materiály.
Technické parametry
- Průměr upínací stopky D: 6,0 mm
- Celková délka L: 51 mm
- Délka krčku L1: 10 mm
- Poloměr R: 0,30 mm
- Šířka profilu W: 0,6 mm
- Rozměr H dle výkresu: 1,2 mm
- Rozměr F dle výkresu: 2,8 mm
- Rozměr a dle výkresu: 5,8 mm
- Minimální průměr dle katalogu: 6,1 mm
- Držák podle tabulky: SIM ... H6
Upnutí a kompatibilita
Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H6. Velikost upnutí odpovídá stopce D = 6,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.
Výchozí řezné podmínky
Výchozí řezné rychlosti vc v m/min pro jakost BXC: Nelegované oceli, oceli na odlitky a automatové oceli: 25 - 70; Nízkolegované oceli a oceli na odlitky (<5 % legur): 20 - 40; Vysoce legované, nástrojové oceli a oceli na odlitky: 20 - 40; Korozivzdorné oceli a oceli na odlitky: 25 - 40; Tvárná litina (GGG): 25 - 60; Šedá litina (GG): 30 - 70; Temperovaná litina: 20 - 40; Tvářené slitiny hliníku: 50 - 100; Slévárenské slitiny hliníku: 40 - 80; Slitiny mědi: 30 - 60; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 40 - 80; Žáruvzdorné slitiny a superslitiny (báze Fe, Ni nebo Co): 15 - 30; Titan a titanové slitiny (vytvrzené slitiny alfa + beta): 10 - 30; Kalená ocel (45-50, 51-55 a 56-62 HRC): 10 - 30; Kokilová litina: 10 - 30; Kalená litina: 10 - 20. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
