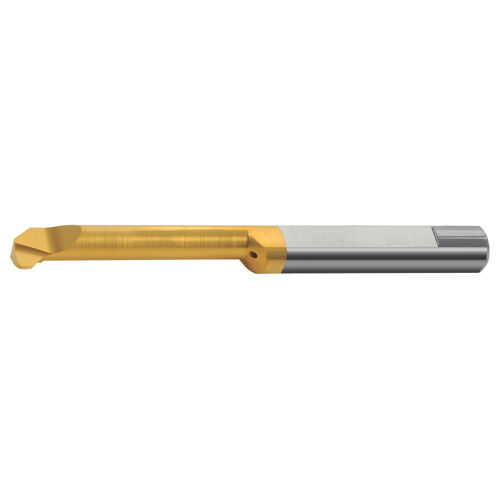

Mikronástroj pro závitové zápichy, srážení hran a zapichování, MDL5R0.5L24BXC

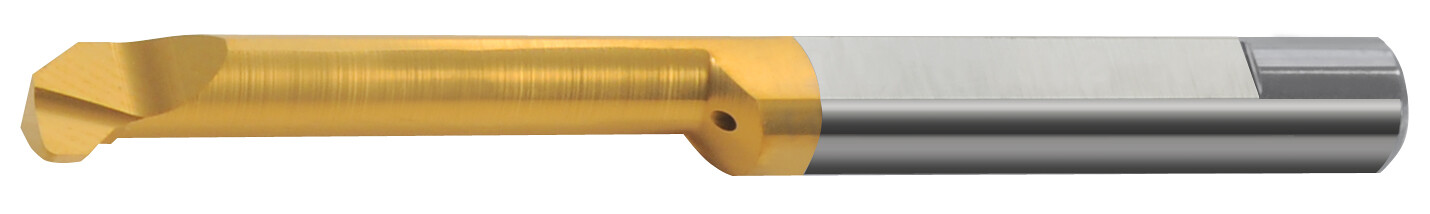

CPT MDL5R0.5L24BXC je monolitní karbidový nástroj Tiny Tools pro výběhy závitů, srážení hran a zapichování.

Provedení a použití

Systém Tiny Tools je určen pro přesné obrábění malých součástí. Nástroje mají vnitřní přívod chladicí kapaliny k řezné hraně pro podporu odvodu třísek.

Řezná jakost BXC

Karbid s PVD povlakem TiN pro nízké řezné rychlosti. Katalog jej doporučuje pro široké spektrum korozivzdorných ocelí.

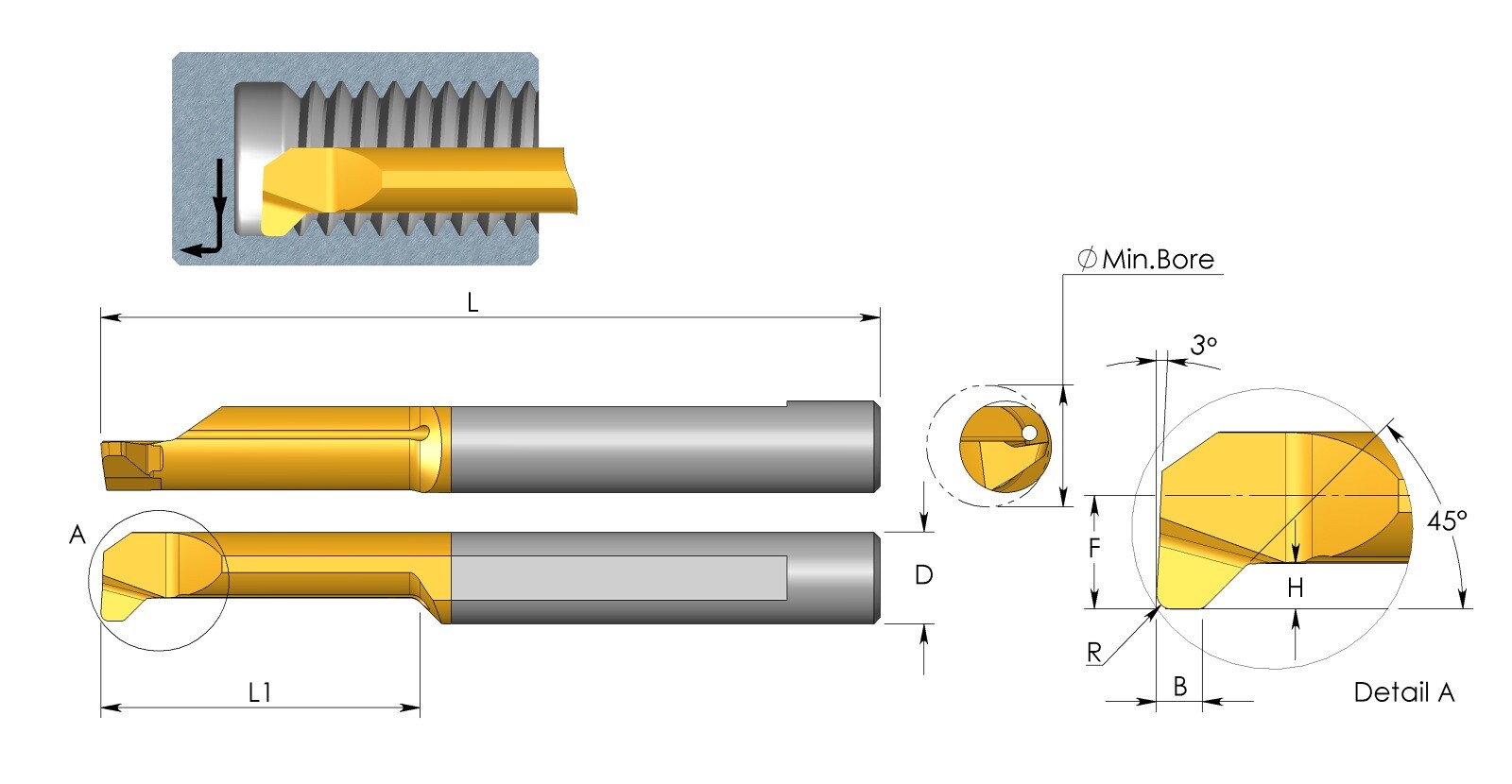

Technické parametry

• Provedení nástroje: levé
• Řezná jakost: BXC
• Průměr stopky D: 5 mm
• Celková délka L: 51 mm
• Délka krčku L1: 24 mm
• Šířka B: 1,5 mm
• Rádius R: 0,5 mm
• Rozměr H: 1,2 mm
• Rozměr F: 2,3 mm
• Minimální průměr pro obrábění Dmin: 5,1 mm
• Označení držáku: SIM ... H5
