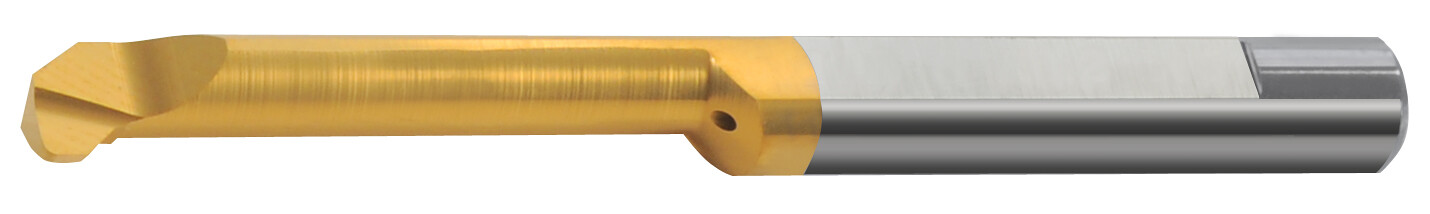

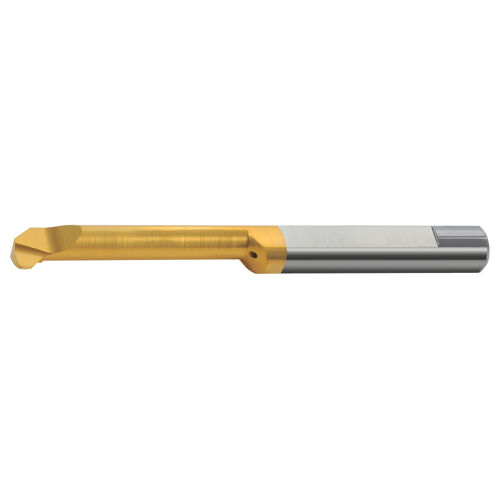

Mikronástroj pro závitové zápichy, srážení hran a zapichování, MDR4R0.5L18K20

Miniaturní karbidový nůž pro závitové výběhy, srážení hran a zapichování. Katalogový detail uvádí oboustranné zaoblení břitu R a geometrii se srážecí částí 45°. Pravé provedení nástroje.

Řezná jakost a použití

K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.

Technické parametry

• Průměr upínací stopky D: 4,0 mm
• Celková délka L: 51 mm
• Délka krčku L1: 18 mm
• Šířka břitu B: 1,5 mm
• Poloměr R: 0,5 mm

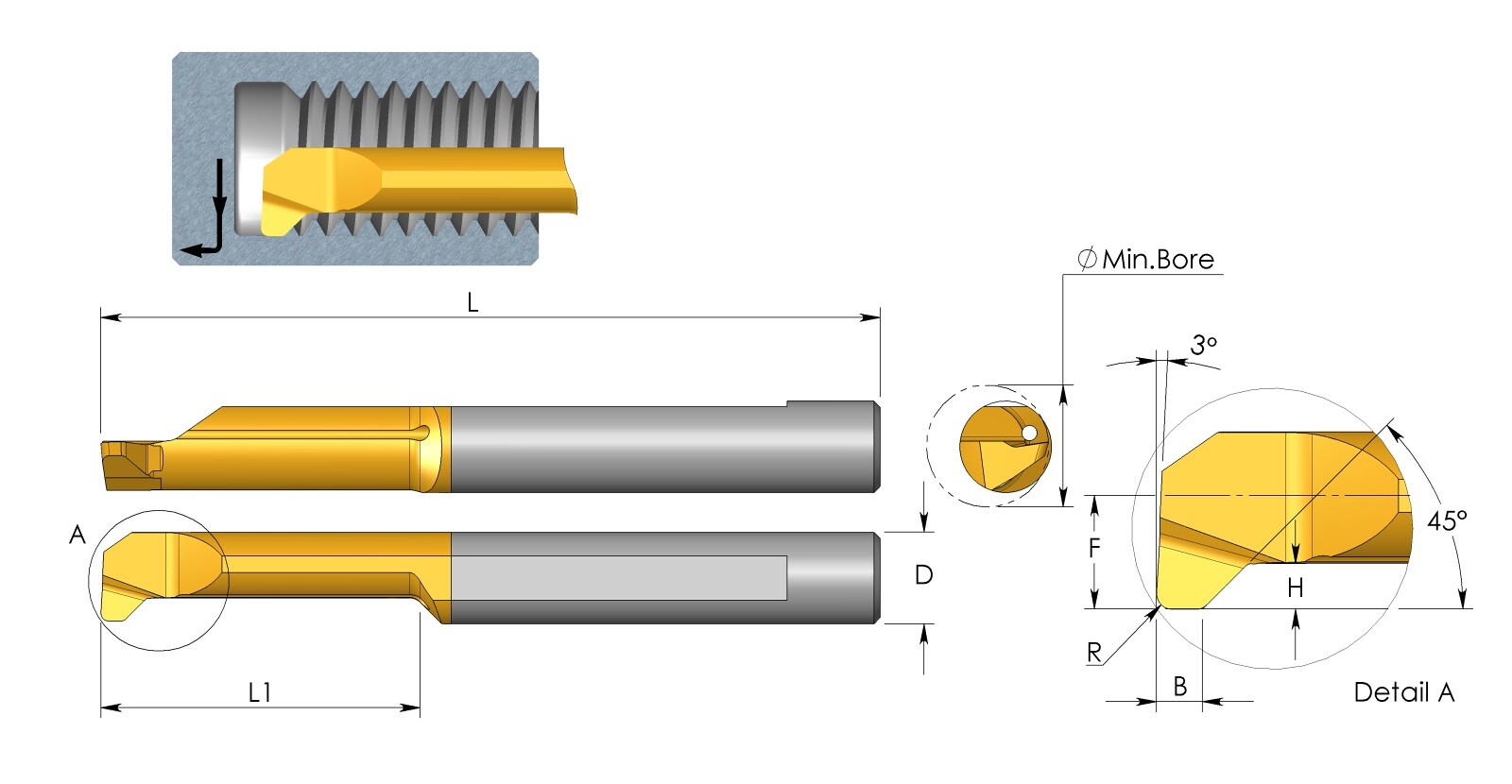

• Rozměr H dle výkresu: 0,8 mm
• Rozměr F dle výkresu: 1,8 mm
• Rozměr a dle výkresu: 3,8 mm
• Minimální průměr dle katalogu: 4,1 mm
• Držák podle tabulky: SIM ... H4
• Úhly v detailu katalogového výkresu: 3° / 45°

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H4. Velikost upnutí odpovídá stopce D = 4,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
