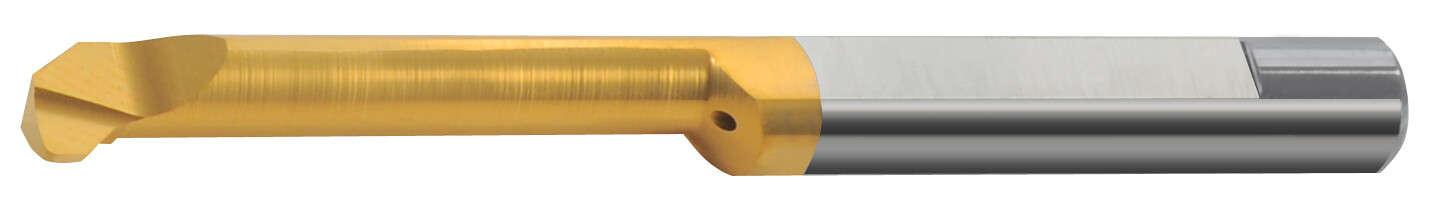

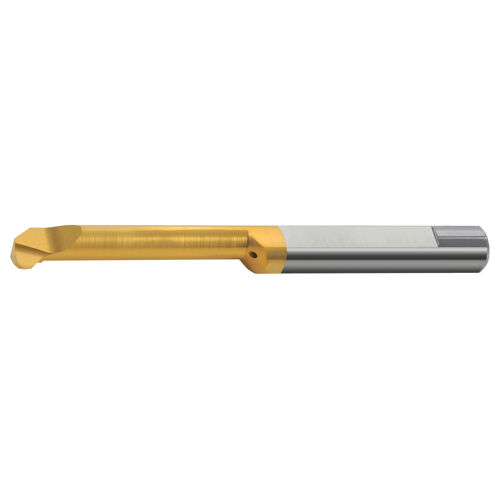

Mikronástroj pro závitové zápichy, srážení hran a zapichování, MDR5R0.5L24K20
Miniaturní karbidový nůž pro závitové výběhy, srážení hran a zapichování. Katalogový detail uvádí oboustranné zaoblení břitu R a geometrii se srážecí částí 45°. Pravé provedení nástroje.
Řezná jakost a použití
K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.
Technické parametry
- Průměr upínací stopky D: 5,0 mm
- Celková délka L: 51 mm
- Délka krčku L1: 24 mm
- Šířka břitu B: 1,5 mm
- Poloměr R: 0,5 mm
- Rozměr H dle výkresu: 1,2 mm
- Rozměr F dle výkresu: 2,3 mm
- Rozměr a dle výkresu: 4,8 mm
- Minimální průměr dle katalogu: 5,1 mm
- Držák podle tabulky: SIM ... H5
- Úhly v detailu katalogového výkresu: 3° / 45°
Upnutí a kompatibilita
Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H5. Velikost upnutí odpovídá stopce D = 5,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.
Výchozí řezné podmínky
Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Obecný doporučený posuv pro Tiny Tools je 0,01-0,03 mm/ot.
| Výrobce | CPT |
