Název | Popis | Hodnota |
---|---|---|
B | Šířka stopky | 25.4 mm |
CDRX | cutting depth radial maximum | 0.5 mm |
CDX | Maximální hloubka řezu | 0.5 mm |
CTMS | Připojení - strana stroje | 25.4 |
CTWS | Připojení - strana obrobku | TN..43. |
DCINN3 | Cutting diameter internal minimum 3 | 350.0 mm |

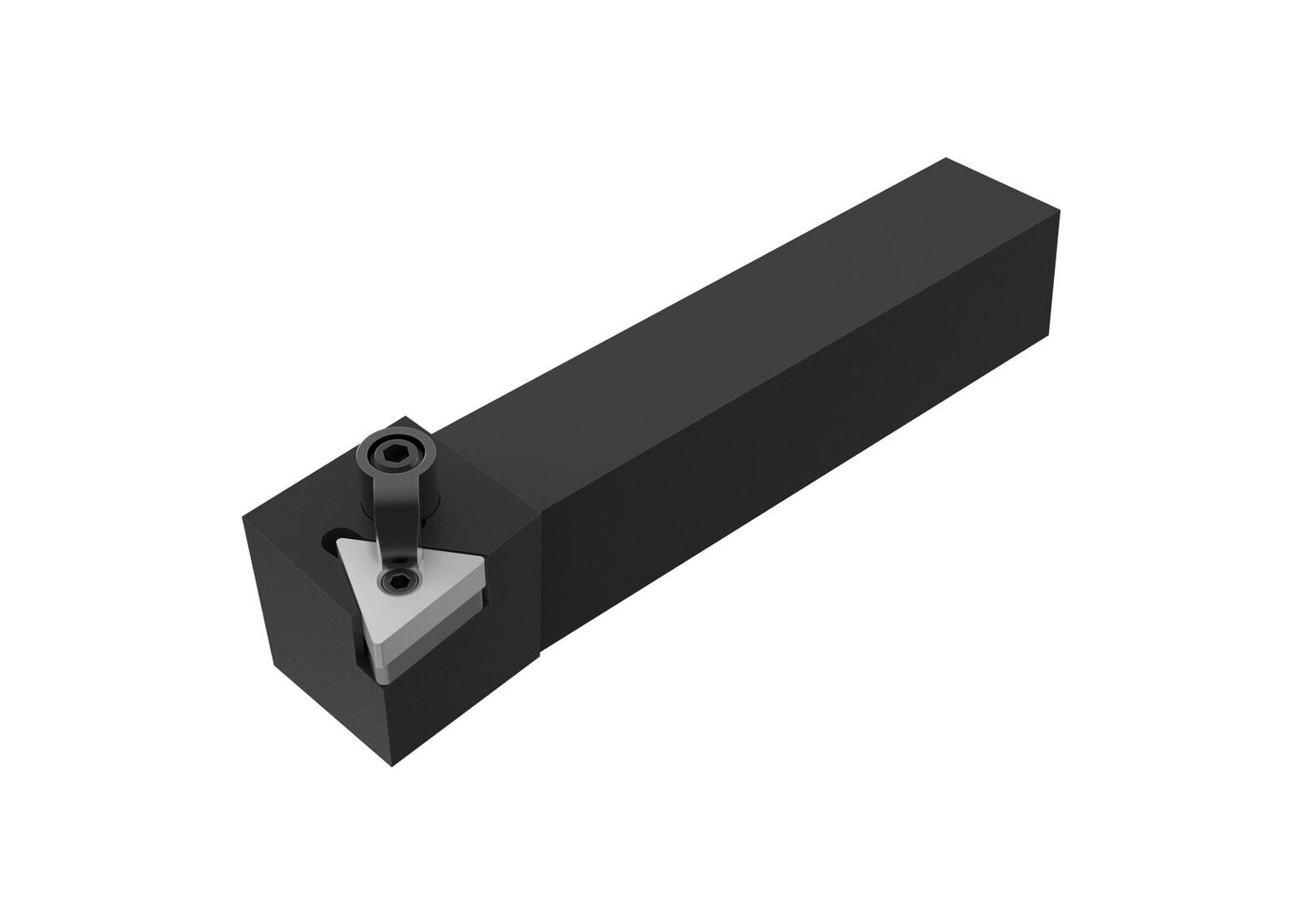

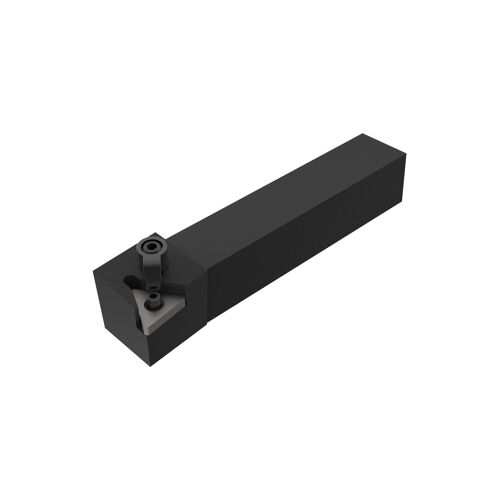

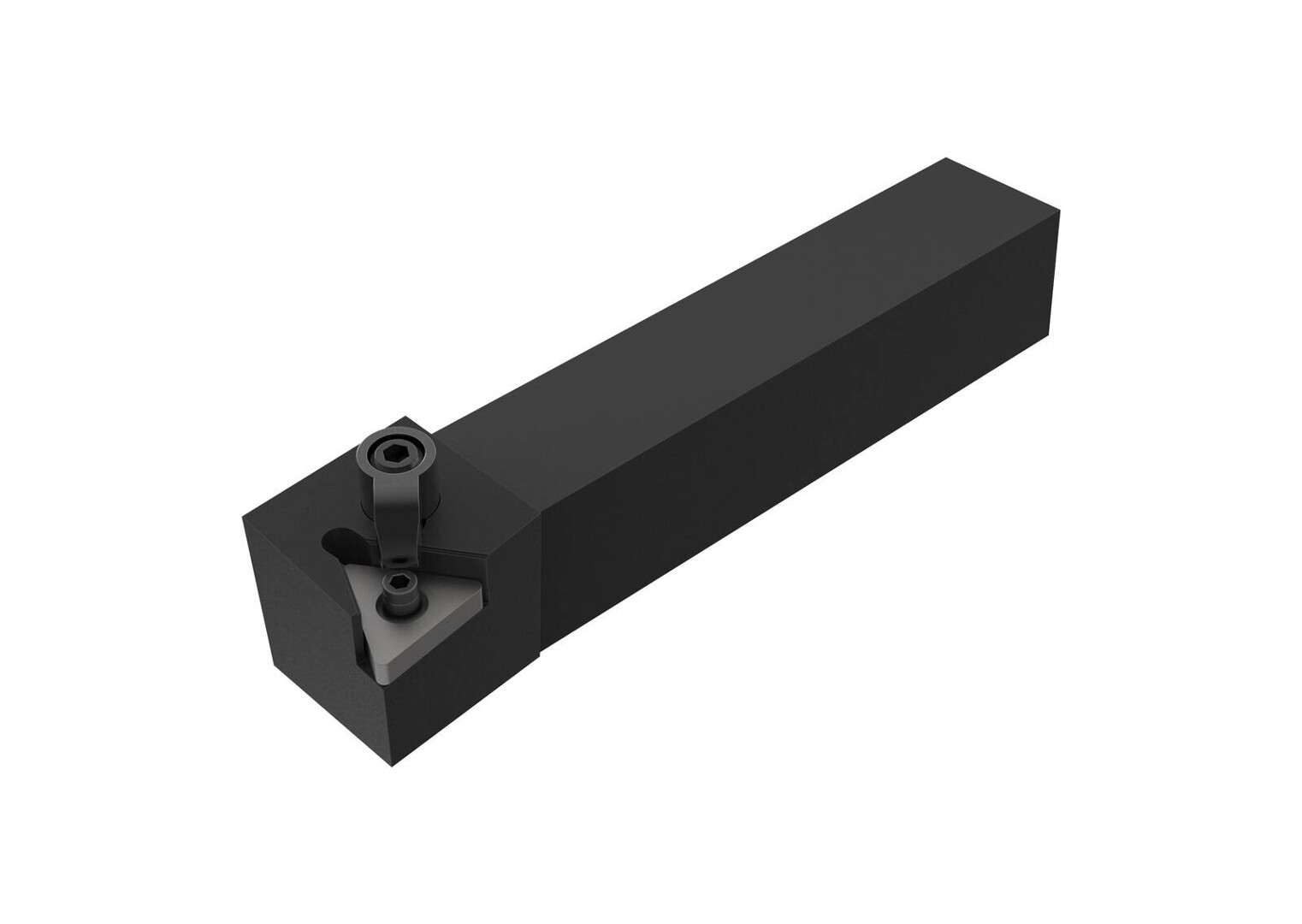

Označení | Produktové označení | MTLNR-16-4 |
Označení Ansi | Označení produktu ANSI | MTLNR-16-4 |
GAMO | Ortogonální úhel čela | -5.0 deg |
GAMP | Axiální úhel čela | -5.0 deg |
H | Výška stopky držáku | 25.4 mm |
HAND | Směr řezu | Right |
HF | Functional height | 25.4 mm |
ICS | Insert clamping system | M |
ISYC | item style code | 309-01 |
Produktové číslo | Číslo položky | 00042542 |
KAPR | Úhel nastavení ostří nástroje | 95.0 deg |
KAPRC | Kód úhlu břitu nástroje | L |
KAPRE | tool cutting edge angle in feed direction end | 90.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 95.0 deg |
LAMS | úhel sklonu | -5.0 deg |
LF | Funkční délka | 152.4 mm |
LH | Délka hlavičky | 32.9946 mm |
LS | Délka stopky | 119.4054 mm |
RMPX | ramping angle maximum | 3.0 deg |
SC | Kód tvaru destičky | T |
Druh stopky | Shanktype | Čtvercová stopka |
SSC | Insert seat size code | 2204 |
VER | Verze (vnitřní/vnější/obě) | Vnější |
Weight | Net weight | 0.8 kg |
WF | functional width | 31.75 mm |
Výrobce | SECO |
