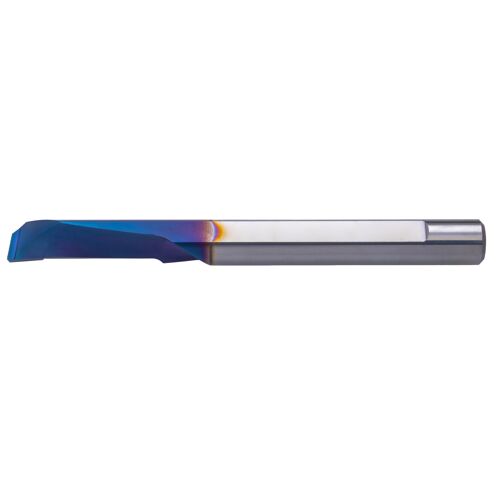

Multifunkční mikronástroj, CMR4R0.1L15BMK

Multifunkční karbidový nůž CMR spojuje vrtání do plného materiálu, vyvrtávání, podélné a čelní soustružení, profilování a srážení hran. Nevyžaduje předvrtaný otvor. Šroubovitá drážka, utvařeč třísky a průchozí chlazení podporují odvod třísek. Doplňkový břit umožňuje vytvořit sražení 45° bez zastavení vřetena. Pravé provedení nástroje.

Řezná jakost a použití

BMK: Submikronový karbid s pokročilým třívrstvým PVD povlakem. Vyznačuje se vysokou tepelnou odolností a je určen pro plynulý řez při výkonném i běžném obrábění. Katalog jej popisuje jako univerzální jakost pro všechny materiály; přednostní a alternativní oblasti použití jsou rozlišeny v matici konkrétní řady. Katalogové označení oblasti použití: K10-K20. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan, H - kalené materiály. Alternativní použití: N - neželezné kovy.

Technické parametry

• Celková délka L: 51 mm
• Délka krčku L1: 15 mm
• Poloměr R: 0,1 mm
• Rozměr F dle výkresu: 1,8 mm
• Rozměr a dle výkresu: 3,8 mm
• Rozměr C dle výkresu: 1,1 mm
• Nejmenší otvor do plného materiálu: 4,0 mm
• Držák podle tabulky: SIM...H4
• Průměr upínací stopky D: 4,0 mm

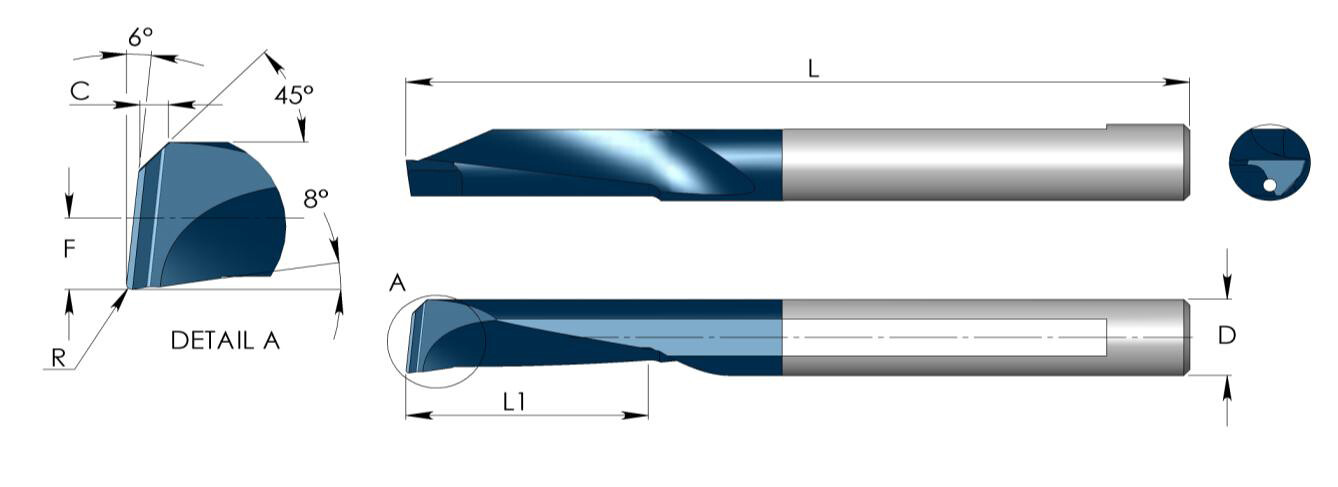

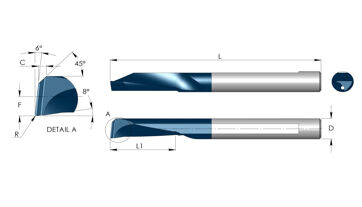

• Úhly v detailu katalogového výkresu: 6° / 8° / 45°

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM...H4. Velikost upnutí odpovídá stopce D = 4,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Doporučený postup použití

Nástroj nejprve vytvoří otvor do plného materiálu; podle materiálu, tlaku chladiva a výkonu stroje může pracovat v jednom nebo více průchodech. Otvor lze rozšiřovat opakovanými radiálními průchody. Ve všech aplikacích je povinné vnitřní chlazení; obrábění nasucho katalog výslovně zakazuje. Doporučuje olej nebo emulzi. Při nízkém tlaku lze doplnit vnější chlazení, nikoli jím nahradit vnitřní přívod.

Výchozí řezné podmínky

Doporučený posuv je 0,01-0,03 mm/ot. Řezné rychlosti vc v m/min pro CMR: Nízkouhlíkové a středněuhlíkové oceli <0,55 % C: 20 - 75; Vysokouhlíkové oceli ?0,55 % C: 20 - 75; Legované a tepelně zpracované oceli: 20 - 60; Korozivzdorné oceli - dobře obrobitelné: 20 - 60; Austenitické korozivzdorné oceli: 20 - 50; Oceli na odlitky: 20 - 70; Litina: 20 - 90; Hliník ?12 % Si a měď: 40 - 150; Hliník >12 % Si: 20 - 100; Syntetické materiály, reaktoplasty a termoplasty: 40 - 150; Slitiny niklu a titanu: 15 - 60; Kalené oceli: 60 - 70. U kalených ocelí není v této tabulce upřesněna tvrdost.
