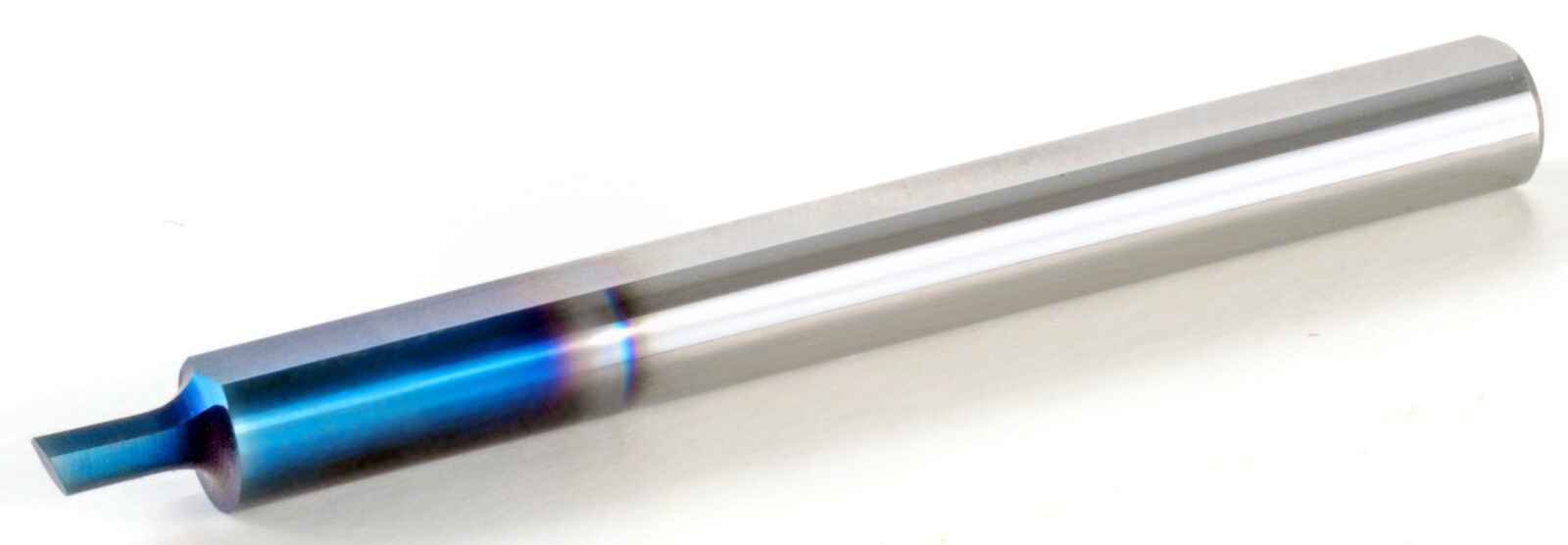

Nástroj HK pro obrábění vnitřních šestihranů, HK4S40L6BMK

Karbidový obrážecí nástroj HK pro vnitřní profily pro šestihranné klíče ve slepých i průchozích otvorech na CNC strojích. Používá standardní držáky SIM, které mohou být umístěny v revolverové hlavě nebo ve vřetenu stroje. Zadní opěrný šroub držáku zajišťuje podporu během operace. Řada je uvedena pouze v jakosti BMK.

Řezná jakost a použití

BMK: Submikronový karbid s pokročilým třívrstvým PVD povlakem. Vyznačuje se vysokou tepelnou odolností a je určen pro plynulý řez při výkonném i běžném obrábění. Katalog jej popisuje jako univerzální jakost pro všechny materiály; přednostní a alternativní oblasti použití jsou rozlišeny v matici konkrétní řady. Katalogové označení oblasti použití: K10-K20. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, N - neželezné kovy, S - žáruvzdorné slitiny a titan.

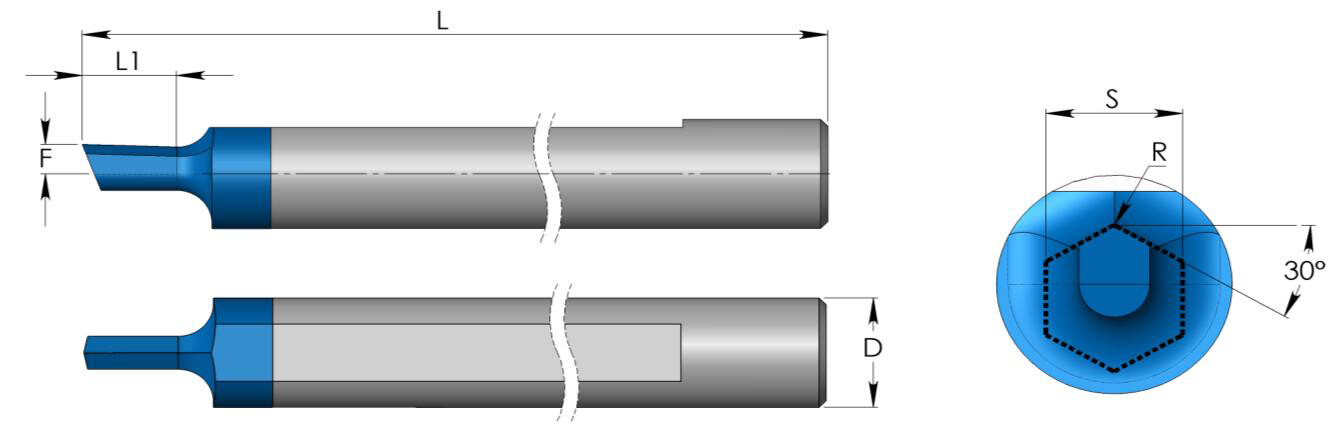

Technické parametry

• Rozsah velikosti vnitřního šestihranu S: 4,0-5,0 mm
• Celková délka L: 51 mm
• Maximální hloubka obrábění L1: 6,5 mm
• Poloměr R: 0,10 mm
• Rozměr F dle výkresu: 1,35 mm
• Minimální průměr dle katalogu: 3,9 mm
• Držák podle tabulky: SIM ... H5
• Průměr upínací stopky D: 5,0 mm

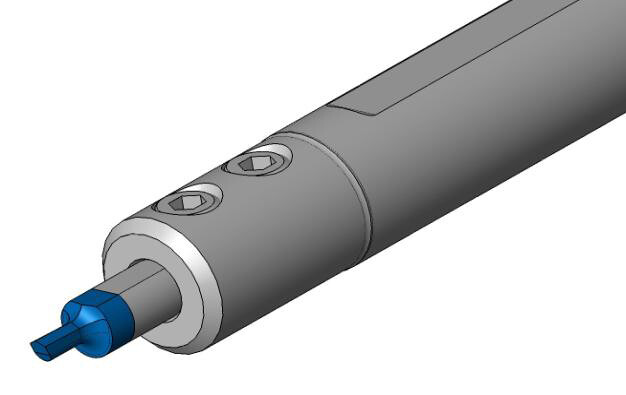

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H5. Velikost upnutí odpovídá stopce D = 5,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Doporučený postup použití

Doporučuje se odlehčovací drážka. Nelze-li ji vytvořit, má objem odebíraného materiálu ke konci drážky postupně klesat. Před každým zdvihem musí být nástroj mimo otvor nebo drážku. Po seřízení a prvním zdvihu zkontrolujte nástroj a obrobek, zda nedošlo ke kolizi. Řezné údaje jsou počátečním doporučením závislým na stavu stroje, profilu obrobku a upnutí.

Výchozí řezné podmínky

Výchozí hodnoty podle pevnosti materiálu: Rm 400-650 N/mm2: posuv 7000-9000 mm/min, přísuv na zdvih 0,06-0,09 mm; Rm 700-850 N/mm2: posuv 5000-6500 mm/min, přísuv na zdvih 0,04-0,07 mm; Rm 900-1000 N/mm2: posuv 4000-5500 mm/min, přísuv na zdvih 0,03-0,05 mm; Rm 1100-1200 N/mm2: posuv 3000-4500 mm/min, přísuv na zdvih 0,02-0,04 mm.
