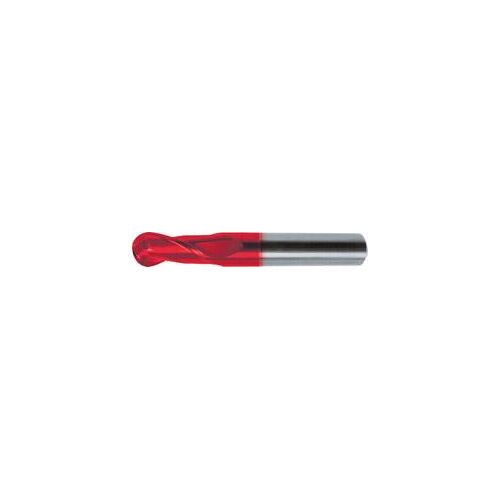

Rádiusová fréza DIN6527 TK FIRE Z2 stopka HA 10 mm GÜHRING 9055850100000
Rádiusová fréza. O d1 = h10 10 mm; délka břitu l2 19 mm; celková délka l1 72 mm. Tvrdokov; Fire; DIN 6527. Pro kopírovací frézování a drážkování a pro univerzální obrábění.
Za nákup tohoto produktu lze získat:15 bodů
Tento produkt lze získat za:1 523 bodů
Dostupnost:Skladem externě: expedice do 48h (3 ks)
Bližší informace o dostupnosti po
Rádiusová fréza. O d1 = h10 10 mm; délka břitu l2 19 mm; celková délka l1 72 mm. Tvrdokov; Fire; DIN 6527. Pro kopírovací frézování a drážkování a pro univerzální obrábění.

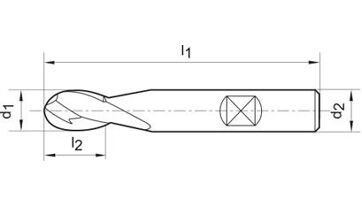

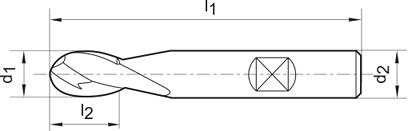

10 mmO d1 = h10
19 mmDélka břitu l2
72 mmCelková délka l1
10 mmO stopky d2 = h6
Vlastnosti a provedení
Řez na střed, vhodná k vrtání.
Použití
Pro kopírovací frézování a drážkování a pro univerzální obrábění.
Upozornění
Kopírovací frézování; hodnoty řezu přednostně při ap = 0,05 x d1 a ae = 0,1 x d1.
Technické údaje
| O d1 = h10 | 10 mm |
|---|---|
| Délka břitu l2 | 19 mm |
| Celková délka l1 | 72 mm |
| O stopky d2 = h6 | 10 mm |
| Povrchová úprava | Fire |
| Materiál nástroje | tvrdokov |
| Norma | DIN 6527 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 150 |
| Ocel < 1000 N/mm2 | 120 |
| Ocel < 1400 N/mm2 | 96 |
| Nerezové oceli – feritické / martenzitické | 130 |
| Nerezové oceli – austenitické | 104 |
| Nerezové oceli – duplexní | 83 |
| Litina GG/GTS | 140 |
| Litina GGG | 112 |
| Titan > 850 N/mm2 | 80 |
| Hliník < 8 % Si | 370 |
| Hliník > 8 % Si | 295 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1400 N/mm2 | Posuv na zub f_z | 0,4 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-24650500 | 5 mm |
| BO-E-24650600 | 6 mm |
| BO-E-24650800 | 8 mm |
| BO-E-24651200 | 12 mm |
| Průměr [mm] | 10,00 |
| Řezná délka [mm] | 19,00 |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 10,00 |
| Počet zubů | 2-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 72,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | Kopírovací |
| Výrobce | GÜHRING |
