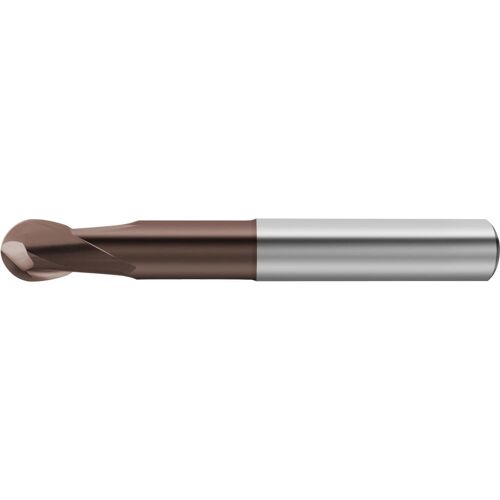

Rádiusová fréza z masivn. tvrdokovu 1,5mm Z2 Perrox typ H v.n. dlouhá G-Mold 65 B GÜHRING
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 1,5 mm; délka ostří l2 1,5 mm; O krčku d3 1,4 mm. Signum; typ H.
Za nákup tohoto produktu lze získat:21 bodů
Tento produkt lze získat za:2 067 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 1,5 mm; délka ostří l2 1,5 mm; O krčku d3 1,4 mm. Signum; typ H.
1,5 mmO d1 = h10
1,5 mmDélka ostří l2
1,4 mmO krčku d3
50 mmCelková délka l1
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.

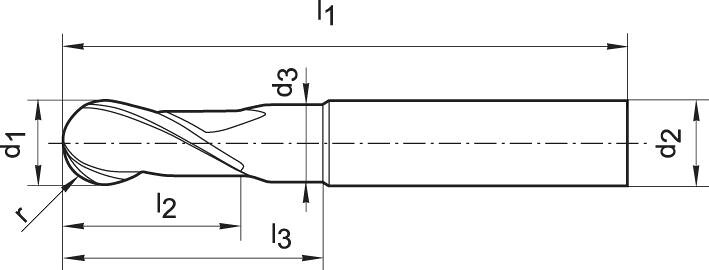

Technické údaje
| O d1 = h10 | 1,5 mm |
|---|---|
| Délka ostří l2 | 1,5 mm |
| O krčku d3 | 1,4 mm |
| Celková délka l1 | 50 mm |
| O stopky d2 = h6 | 4 mm |
|---|---|
| Rádius | 0,75 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 204 |
| Ocel < 1000 N/mm2 | 204 |
| Litina GG/GTS | 188 |
| Litina GGG | 130 |
| Kalená ocel < 55 HRC | 94 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 56 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,018 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12480050 | 0,5 mm |
| BO-E-12480080 | 0,8 mm |
| BO-E-12480200 | 2 mm |
| BO-E-12480300 | 3 mm |
| Průměr [mm] | 1,50 |
| Řezná délka [mm] | 1,50 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 4,00 |
| Počet zubů | 2-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 50,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | GÜHRING |
