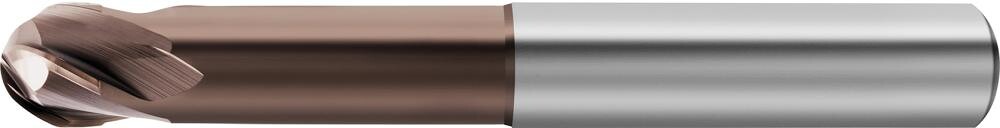

Rádiusová fréza z masivn. tvrdokovu 5,0 mm Z4 Perrox typ H v.n. dlouhá G-Mold 65 B GÜHRING
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 5 mm; délka ostří l2 5 mm; O krčku d3 4,8 mm. Signum; typ H.
Za nákup tohoto produktu lze získat:26 bodů
Tento produkt lze získat za:2 595 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 5 mm; délka ostří l2 5 mm; O krčku d3 4,8 mm. Signum; typ H.
5 mmO d1 = h10
5 mmDélka ostří l2
4,8 mmO krčku d3
75 mmCelková délka l1
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.

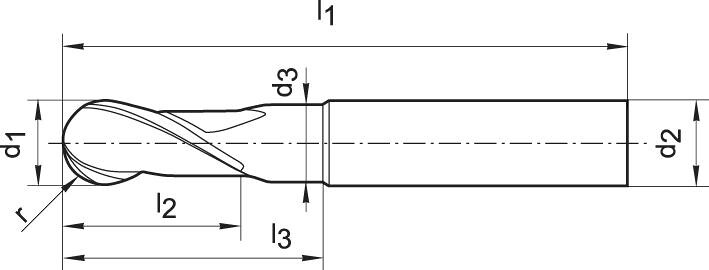

Technické údaje
| O d1 = h10 | 5 mm |
|---|---|
| Délka ostří l2 | 5 mm |
| O krčku d3 | 4,8 mm |
| Celková délka l1 | 75 mm |
| O stopky d2 = h6 | 6 mm |
|---|---|
| Rádius | 2,5 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 204 |
| Ocel < 1000 N/mm2 | 204 |
| Litina GG/GTS | 188 |
| Litina GGG | 130 |
| Kalená ocel < 55 HRC | 94 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 56 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,022 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12820300 | 3 mm |
| BO-E-12820400 | 4 mm |
| BO-E-12820600 | 6 mm |
| BO-E-12820800 | 8 mm |
| Průměr [mm] | 5,00 |
| Řezná délka [mm] | 5,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 6,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 75,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | GÜHRING |
