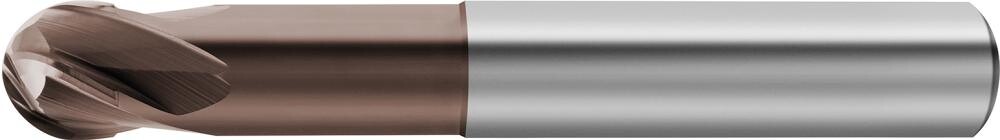

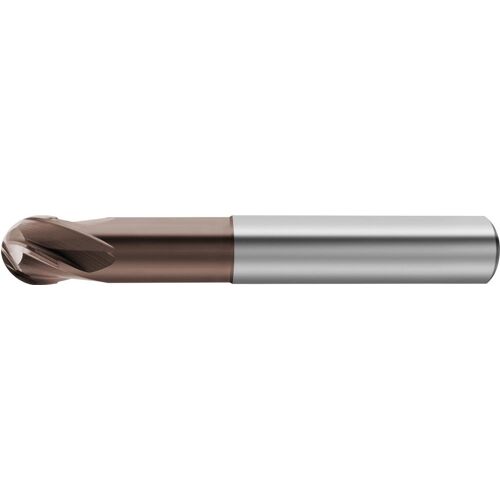

Rádiusová fréza z tvrdokovu 10,0mm Z4 Perrox Typ H v.n. krátká G-Mold 65 B GÜHRING
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 10 mm; délka ostří l2 10 mm; O krčku d3 9,5 mm. Signum; typ H.
Za nákup tohoto produktu lze získat:37 bodů
Tento produkt lze získat za:3 728 bodů
Dostupnost:Skladem externě: expedice do 48h (1 ks)
Bližší informace o dostupnosti po
Rádiusová fréza s 30° stoupáním šroubovice. O d1 = h10 10 mm; délka ostří l2 10 mm; O krčku d3 9,5 mm. Signum; typ H.
10 mmO d1 = h10
10 mmDélka ostří l2
9,5 mmO krčku d3
72 mmCelková délka l1
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, se zubem na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.

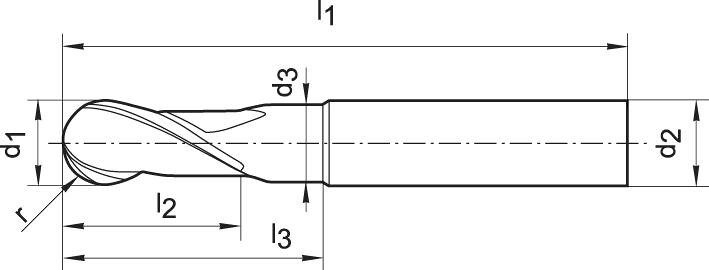

Technické údaje
| O d1 = h10 | 10 mm |
|---|---|
| Délka ostří l2 | 10 mm |
| O krčku d3 | 9,5 mm |
| Celková délka l1 | 72 mm |
| O stopky d2 = h6 | 10 mm |
|---|---|
| Rádius | 5 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 204 |
| Ocel < 1000 N/mm2 | 204 |
| Litina GG/GTS | 188 |
| Litina GGG | 130 |
| Kalená ocel < 55 HRC | 94 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 56 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,025 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12490500 | 5 mm |
| BO-E-12490600 | 6 mm |
| BO-E-12490800 | 8 mm |
| BO-E-12491200 | 12 mm |
| Průměr [mm] | 10,00 |
| Řezná délka [mm] | 10,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 10,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 72,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | GÜHRING |
