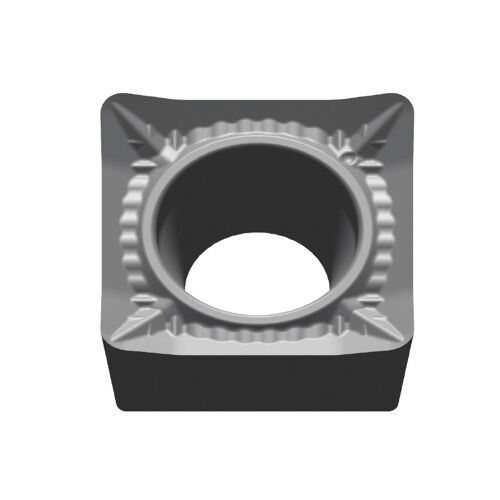

SCGT 09T308F-NC2 AW100K

SCGT 09T308F-NC2 AW100K - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AW100K. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Nepovlakovaná jakost s ostrou hranou a odolností proti opotřebení pro hrubování i dokončování slitin hliníku.

Geometrie pro dokončování a polodokončování neželezných kovů, zejména slitin hliníku. Leštěné čelo a velký kladný úhel čela omezují tření a tvorbu nárůstku.

Použití a technické vlastnosti

Nepovlakovaná jakost AW100K je určena pro soustružení neželezných materiálů, zejména slitin hliníku a mědi. Kombinuje vysokou tvrdost, houževnatost a odolnost proti opotřebení i ulpívání materiálu. Při vhodné geometrii je určena také pro vysokorychlostní soustružení hliníku.

Utvářeč NC2 je vyvinut pro neželezné materiály. Velký kladný úhel čela a leštěná horní plocha podporují odvod třísky, snižují řezné síly a omezují nárůstek. Ostrá hrana je vhodná pro malé hloubky řezu.

Technické parametry

• Výrobce: Achteck
• Označení: SCGT 09T308F-NC2 AW100K
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: AW100K
• Tvar destičky: čtvercová
• Vrcholový úhel: 90°
• Provedení řezného materiálu / povlak: bez povlaku
• Oblast použití jakosti ISO: N15 (N05-N25)
• Geometrie / utvářeč třísky: NC2
• Rohový rádius RE: 0,80 mm
• Průměr vepsané kružnice IC: 9,525 mm
• Tloušťka destičky S: 3,97 mm
• Průměr otvoru D1: 4,40 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,10-0,40 mm/ot
• Doporučená hloubka řezu ap: 0,64-4,30 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
