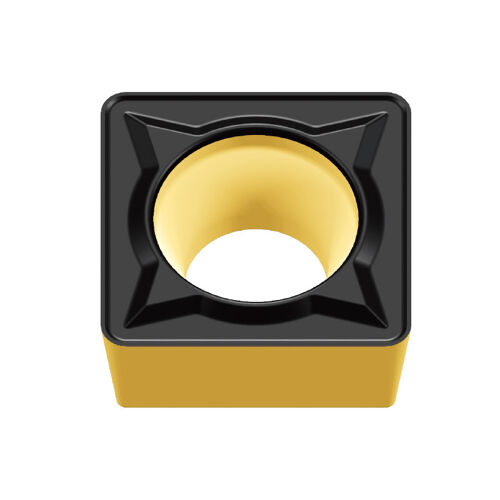

SCMT 09T308E-KC2 AT202

SCMT 09T308E-KC2 AT202 - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AT202. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Nepovlakovaný cermet s odolností proti nárůstku a vyštipování. Doporučený pro dokončování s požadavkem na kvalitní povrch a nízké řezné síly; použitelný také pro dokončování tvárné litiny.

Univerzální geometrie pro střední a hrubovací soustružení oceli, korozivzdorné oceli a litiny.

Použití a technické vlastnosti

Cermet AT202 má upravené pojivo a jemnozrnnou tvrdou fázi pro vyšší tvrdost za tepla, odolnost proti tepelným rázům a omezení vyštipování ostří. Je určen pro soustružení uhlíkových a legovaných ocelí; výrobce uvádí také oblast použití na litině. Konkrétní rozsah dokončování a hrubování se řídí zvolenou geometrií destičky.

Technické parametry

• Výrobce: Achteck
• Označení: SCMT 09T308E-KC2 AT202
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: AT202
• Tvar destičky: čtvercová
• Vrcholový úhel: 90°
• Provedení řezného materiálu / povlak: bez povlaku - cermet
• Oblast použití jakosti ISO: P15 (P10-P20); K15 (K10-K20)
• Geometrie / utvářeč třísky: KC2
• Rohový rádius RE: 0,80 mm
• Průměr vepsané kružnice IC: 9,525 mm
• Tloušťka destičky S: 3,97 mm
• Průměr otvoru D1: 4,40 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,12-0,36 mm/ot
• Doporučená hloubka řezu ap: 0,80-3,10 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
