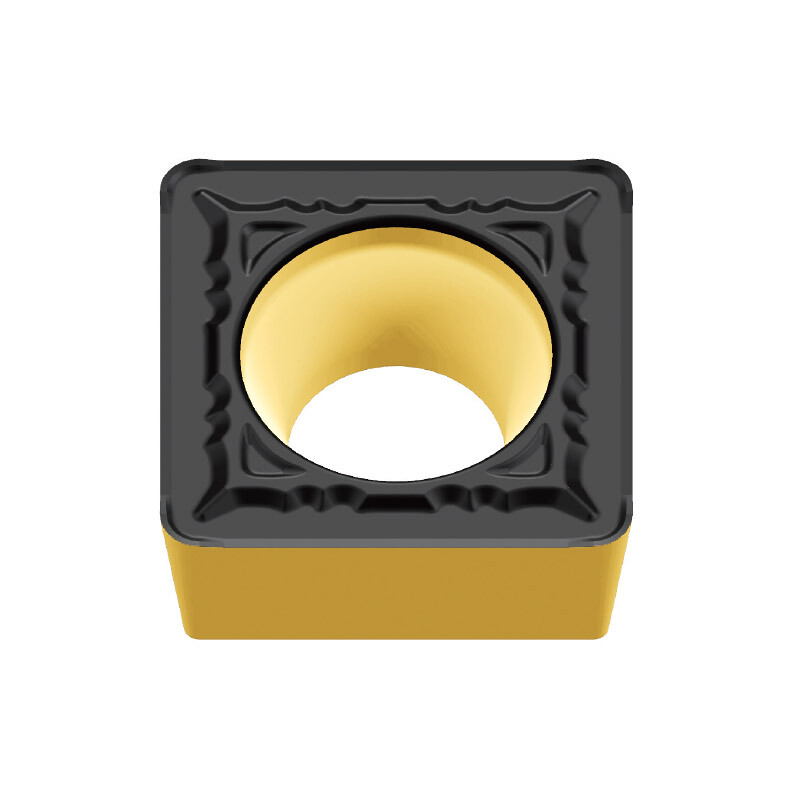

SCMT 120404E-PC2 AP301M

SCMT 120404E-PC2 AP301M - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP301M. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Jakost pro obrábění menších součástí z oceli a korozivzdorné oceli, s odolností proti nárůstku. U žárupevných slitin je doporučena pro nižší rychlosti a lehce přerušovaný řez.

Ostrá geometrie pro polodokončování oceli a korozivzdorné oceli, s nízkými řeznými silami a řízeným odvodem třísek.

Použití a technické vlastnosti

Jakost AP301M využívá submikronový tvrdokov a nanovrstvený PVD povlak. Pro soustružení korozivzdorných ocelí kombinuje odolnost proti opotřebení a vyštipování s hladkým povrchem, který omezuje nárůstek. Výrobce uvádí použití v souvislém i přerušovaném řezu.

Technické parametry

• Výrobce: Achteck
• Označení: SCMT 120404E-PC2 AP301M
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: AP301M
• Tvar destičky: čtvercová
• Vrcholový úhel: 90°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: M25 (M15-M35); S25 (S15-S35)
• Geometrie / utvářeč třísky: PC2
• Rohový rádius RE: 0,40 mm
• Průměr vepsané kružnice IC: 12,70 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 5,50 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,05-0,16 mm/ot
• Doporučená hloubka řezu ap: 0,35-3,80 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
