SDGT 09T3PDER-MR6 AP351U

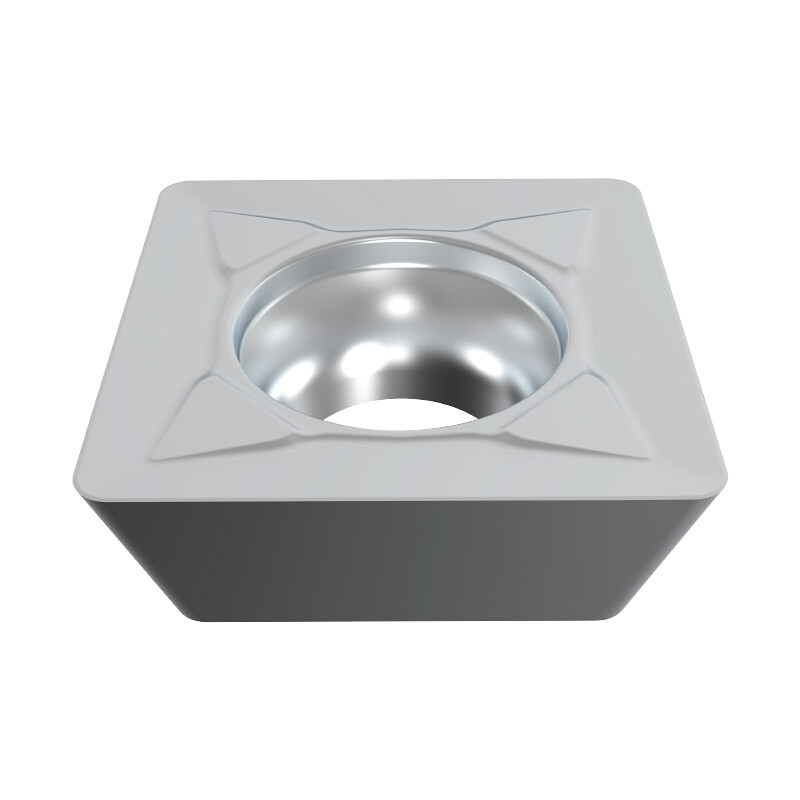

SDGT 09T3PDER-MR6 AP351U - frézovací destička výrobce Achteck pro frézování s vyměnitelnými destičkami. Konkrétní varianta je dodávána v jakosti AP351U. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 15°.

Houževnatější doplňková jakost pro frézování oceli, navazující na jakost AP251U.

Geometrie pro hrubovací frézování za stabilních podmínek.

Použití a technické vlastnosti

Destička SD používá jednostranné pozitivní provedení se čtyřmi řeznými hranami. Ostrá geometrie podporuje lehký řez při čelním frézování, drážkování a sražení hran; další operace závisí na kompatibilním tělese.

Geometrie MR6 je zaměřena na stabilitu řezné hrany při náročných či nestabilních podmínkách a vyšším posuvu.

Technické parametry

• Výrobce: Achteck
• Označení: SDGT 09T3PDER-MR6 AP351U
• Provedení destičky podle úhlu hřbetu: pozitivní (15°)
• Jakost: AP351U
• Povlak / provedení jakosti: PVD
• Geometrie: MR6
• Průměr vepsané kružnice IC: 9,516 mm
• Tloušťka destičky S: 3,97 mm
• Rohový rádius RE: 0,8 mm
• Délka hladicí hrany BS: 1,2 mm
• Průměr otvoru D1: 4,4 mm
• Úhel hřbetu AN: 15°

Označení pozitivní/negativní se vztahuje k jmenovitému úhlu hřbetu destičky, nikoli k úhlu čela břitu v sestaveném nástroji.
