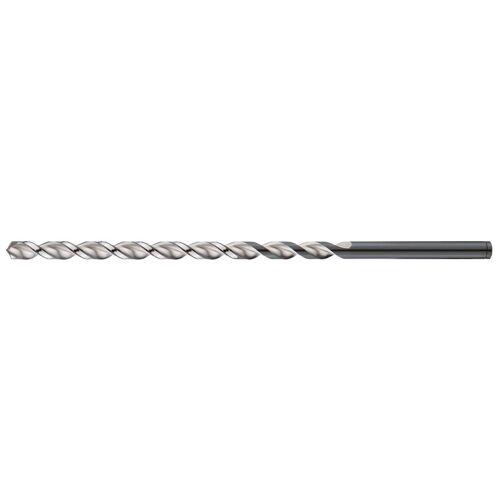

Spirálový vrták s válcovou stopkou. O h8 x celková délka 3,3 x 200 mm; délka spirály 135 mm; povrchová úprava nitridovaný. HSS-Co5; typ TF; DIN 1869.
3,3 x 200 mmO h8 x celková délka
135 mmDélka spirály
nitridovanýPovrchová úprava
130 °Úhel hrotu
Vlastnosti a provedení
Stabilní speciální vrták, broušený profil, pravořezný, s přesným broušením špičky a širokými drážkami pro odvod třísek se silně zaoblenými zadními hranami. Zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela větší než standard, tloušťka jádra mnohem silnější než standard a bez stoupání stoupání šroubovice.
Použití
Pro vrtání extrémně hlubokých otvorů až do 10 x D za ztížených podmínek, např. při špatném odvodu třísek a tím způsobeném nedostatečném chlazení hrotu vrtáku. Lze použít zejména na extrémně hluboké otvory v šedé litině a ocelích s pevností do 1000 N/mm2. Výjimka: CrNi ocel, INOX ocel.
Technické údaje
| O h8 x celková délka | 3,3 x 200 mm |
|---|
| Délka spirály | 135 mm |
|---|
| Povrchová úprava | nitridovaný |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 38 ° |
|---|
| Materiál nástroje | HSS-Co5 |
|---|
| Typ nástroje | TF |
|---|
| Norma | DIN 1869 |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 25 |
|---|
| Ocel < 1000 N/mm2 | 20 |
|---|
| Ocel < 1400 N/mm2 | 10 |
|---|
| Nerezové oceli – feritické / martenzitické | 10 |
|---|
| Nerezové oceli – austenitické | 8 |
|---|
| Litina GG/GTS | 22 |
|---|
| Litina GGG | 18 |
|---|
| Hliník < 8 % Si | 30 |
|---|
| Hliník > 8 % Si | 40 |
|---|
| Měď a slitiny mědi | 30 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 1000 N/mm2 | Posuv f | 0,05 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 x celková délka | Délka spirály |
|---|
| BO-E-10220003 | 3 x 190 mm | 130 mm |
|---|
| BO-E-10220067 | 3,3 x 155 mm | 105 mm |
|---|
| BO-E-10220071 | 3,3 x 250 mm | 170 mm |
|---|
| BO-E-10220005 | 3,5 x 165 mm | 115 mm |
|---|
