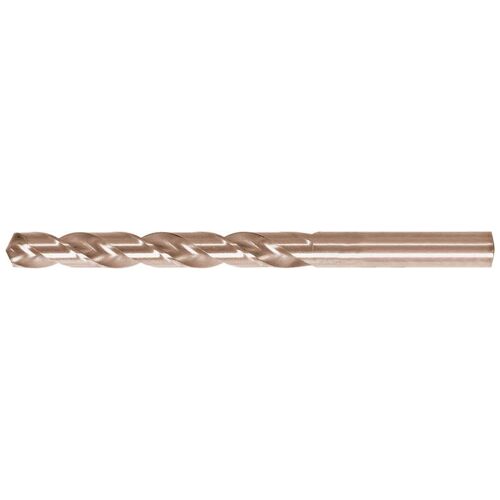

Spirálový vrták s válcovou stopkou. O h8 13 mm; délka spirály 101 mm; celková délka 151 mm. HSS-Co5; bez povlaku; DIN 338.
13 mmO h8
101 mmDélka spirály
151 mmCelková délka
bez povlakuPovrchová úprava
Vlastnosti a provedení
HSS Co5, DIN 338, typ Ti. Broušený profil, pravořezný, s precizním zábrusem hrotu a speciálním zábrusem. Běžné stoupání šroubovice. Boční úhel čela větší než standard (35°). Tloušťka jádra silnější než standard.
Použití
Speciální vrták s extrémně vysokou tepelnou odolností a stabilním jádrem: velmi robustní a ideální pro titan a titanové slitiny, ocel odolnou proti korozi/kyselinám/žáru a austenitickou ocel, ocel s vysokou pevností/tvořící krátké třísky s pevností od 1400 N/mm2, jakož i pro speciální slitiny, jako jsou Hastelloy®, Inconel® a Nimonic®.
Technické údaje
| O h8 | 13 mm |
|---|
| Délka spirály | 101 mm |
|---|
| Celková délka | 151 mm |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 35 ° |
|---|
| Hloubka vrtu | 5 × D |
|---|
| Materiál nástroje | HSS-Co5 |
|---|
| Norma | DIN 338 |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 1400 N/mm2 | 16 |
|---|
| Nerezové oceli – feritické / martenzitické | 18 |
|---|
| Nerezové oceli – austenitické | 14 |
|---|
| Titan > 850 N/mm2 | 10 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Titan > 850 N/mm2 | Posuv f | 0,125 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|
| BO-E-10131250 | 12,5 mm | 101 mm | 151 mm |
|---|
| BO-E-10131280 | 12,8 mm | 101 mm | 151 mm |
|---|
| BO-E-10131350 | 13,5 mm | 108 mm | 160 mm |
|---|
| BO-E-10131380 | 13,8 mm | 108 mm | 160 mm |
|---|
