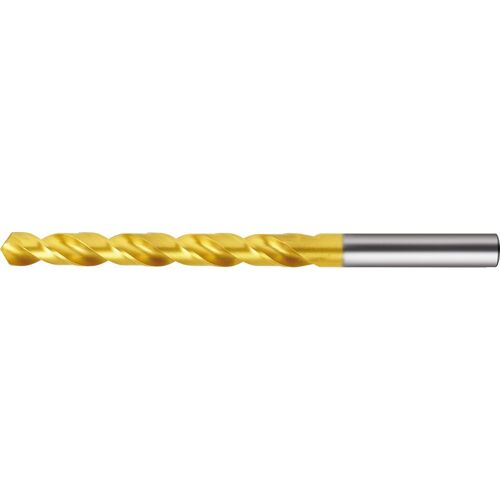

Spirálový vrták DIN338GU HSS-Co5 TiN typ GU 5,40 mm GÜHRING 9055190054000
Spirálový vrták s válcovou stopkou. O h8 5,4 mm; délka spirály 57 mm; celková délka 93 mm. HSS-Co5; TiN; typ GU; DIN 338G.
Za nákup tohoto produktu lze získat:3 body
Tento produkt lze získat za:318 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Spirálový vrták s válcovou stopkou. O h8 5,4 mm; délka spirály 57 mm; celková délka 93 mm. HSS-Co5; TiN; typ GU; DIN 338G.
5,4 mmO h8
57 mmDélka spirály
93 mmCelková délka
TiNPovrchová úprava
Vlastnosti a provedení
Stabilní, pevný model s přesným zábrusem hrotu a výraznou odolností proti teplu. Boční úhel čela je větší než běžný úhel (38°). Běžná tloušťka jádra.
Použití
Vhodný pro speciální slitiny jako Hastelloy®, Inconel® a Nimonic®.
Technické údaje
| O h8 | 5,4 mm |
|---|---|
| Délka spirály | 57 mm |
| Celková délka | 93 mm |
| Povrchová úprava | TiN |
| Úhel hrotu | 118 ° |
| Úhel šroubovice | 38 ° |
|---|---|
| Hloubka vrtu | 5 × D |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | GU |
| Norma | DIN 338G |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 44 |
| Ocel < 1000 N/mm2 | 35 |
| Ocel < 1400 N/mm2 | 22 |
| Nerezové oceli – feritické / martenzitické | 20 |
| Nerezové oceli – austenitické | 16 |
| Nerezové oceli – duplexní | 18 |
| Litina GG/GTS | 40 |
| Litina GGG | 30 |
| Hliník < 8 % Si | 85 |
| Hliník > 8 % Si | 70 |
| Měď a slitiny mědi | 77 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 700 N/mm2 | Posuv f | 0,16 mm/ot |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|---|---|---|
| BO-E-10180520 | 5,2 mm | 52 mm | 86 mm |
| BO-E-10180530 | 5,3 mm | 52 mm | 86 mm |
| BO-E-10180550 | 5,5 mm | 57 mm | 93 mm |
| BO-E-10180560 | 5,6 mm | 57 mm | 93 mm |
| Průměr [mm] | 5,40 |
| Řezná délka [mm] | 57,00 |
| Materiál nástroje | HSS-Co5% |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Vnitřní chlazení | Ne |
| Výrobce | GÜHRING |
