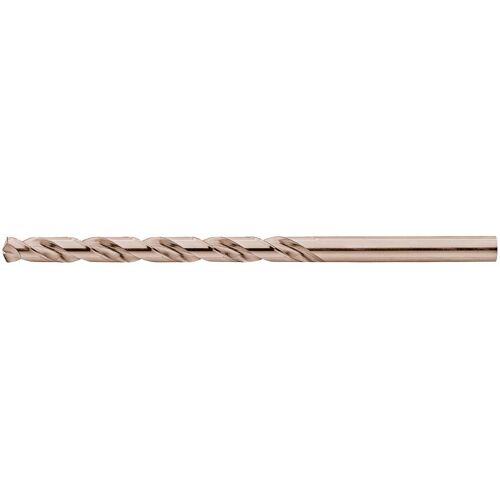

Spirálový vrták s válcovou stopkou. O h8 11 mm; délka spirály 128 mm; celková délka 195 mm. HSS-Co5; bez povlaku; DIN 340.
11 mmO h8
128 mmDélka spirály
195 mmCelková délka
bez povlakuPovrchová úprava
Vlastnosti a provedení
Broušený profil, pravořezný, s precizním křížovým podbrusem a speciálním zahrocením a vynikající tepelnou odolností. Běžné stoupání šroubovice. Boční úhel čela větší než standard (35°). Tloušťka jádra silnější než standard, z toho důvodu velmi robustní a univerzálně použitelný. Hloubka vrtu 10 x D.
Použití
Hodí se zejména pro titan a titanové slitiny, nerezové, kyselinovzdorné a žáruvzdorné oceli, austenitické oceli, vysokopevnostní oceli s krátkou délkou třísek od 1400 N/mm2, speciální slitiny jako Hastelloy®, Inconel® a Nimonic®. Také vhodný navrtávání.
Technické údaje
| O h8 | 11 mm |
|---|
| Délka spirály | 128 mm |
|---|
| Celková délka | 195 mm |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 35 ° |
|---|
| Materiál nástroje | HSS-Co5 |
|---|
| Norma | DIN 340 |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 1400 N/mm2 | 14 |
|---|
| Nerezové oceli – feritické / martenzitické | 12 |
|---|
| Nerezové oceli – austenitické | 8 |
|---|
| Nerezové oceli – duplexní | 10 |
|---|
| Titan > 850 N/mm2 | 8 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Titan > 850 N/mm2 | Posuv f | 0,1 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|
| BO-E-10471020 | 10,2 mm | 121 mm | 184 mm |
|---|
| BO-E-10471050 | 10,5 mm | 121 mm | 184 mm |
|---|
| BO-E-10471150 | 11,5 mm | 128 mm | 195 mm |
|---|
| BO-E-10471200 | 12 mm | 134 mm | 205 mm |
|---|
