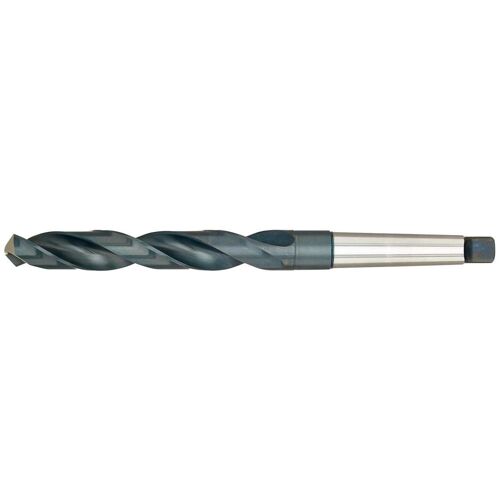

Spirálový vrták DIN345 HSS vybrušovaný typ N stopka MK 16,50 mm GÜHRING 9002450165000
Spirálový vrták s MK stopkou. O h8 16,5 mm; délka spirály 125 mm; celková délka 223 mm. HSS; s úpravou párou; typ N; DIN 345.
Za nákup tohoto produktu lze získat:18 bodů
Tento produkt lze získat za:1 793 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Spirálový vrták s MK stopkou. O h8 16,5 mm; délka spirály 125 mm; celková délka 223 mm. HSS; s úpravou párou; typ N; DIN 345.
16,5 mmO h8
125 mmDélka spirály
223 mmCelková délka
2MK
Vlastnosti a provedení
Pravořezný, s precizním zábrusem hrotu. Zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice.
Použití
Lze použít zejména na ocel a ocelovou litinu (legovanou a neleg.), šedou litinu, temperovanou litinu, tvárnou litinu, spékané železo a grafit.
S vysokou přesností obvodové házivosti a rozteče.
Technické údaje
| O h8 | 16,5 mm |
|---|---|
| Délka spirály | 125 mm |
| Celková délka | 223 mm |
| MK | 2 |
| Povrchová úprava | s úpravou párou |
| Úhel hrotu | 118 ° |
| Úhel šroubovice | 25–30 ° |
|---|---|
| Hloubka vrtu | 5 × D |
| Materiál nástroje | HSS |
| Typ nástroje | N |
| Norma | DIN 345 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 25 |
| Ocel < 1000 N/mm2 | 22 |
| Litina GG/GTS | 30 |
| Litina GGG | 24 |
| Hliník < 8 % Si | 70 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 700 N/mm2 | Posuv f | 0,315 mm/ot |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|---|---|---|
| BO-E-10811600 | 16 mm | 120 mm | 218 mm |
| BO-E-10811625 | 16,25 mm | 125 mm | 223 mm |
| BO-E-10811675 | 16,75 mm | 125 mm | 223 mm |
| BO-E-10811700 | 17 mm | 125 mm | 223 mm |
| Průměr [mm] | 16,50 |
| Řezná délka [mm] | 125,00 |
| Materiál nástroje | HSS |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Vnitřní chlazení | Ne |
| Druh stopky | Morse kužel 2 |
| Výrobce | GÜHRING |
