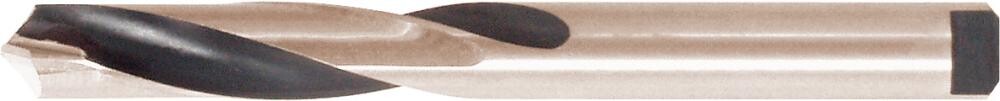

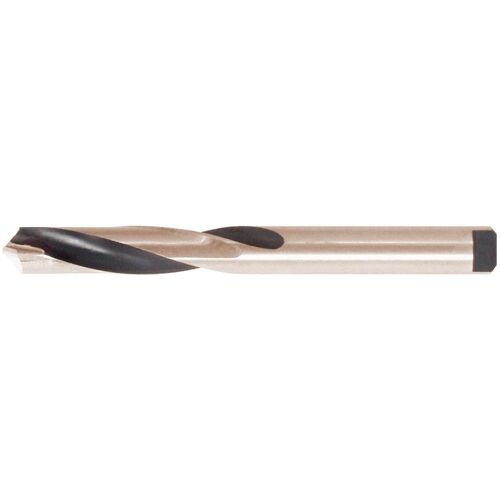

Spirálový vrták, osazený tvrdokovem, válcová stopka. O h8 3,6 mm; délka spirály 25 mm; celková délka 56 mm. Bez povlaku; DIN 8037. Pro oceli do 60 HRC, tvrdokovové litiny nad 300 HB, ryzí molybden a tvrdé typy bronzu.
3,6 mmO h8
25 mmDélka spirály
56 mmCelková délka
bez povlakuPovrchová úprava
Vlastnosti a provedení
Pravořezný, precizní zábrus hrotu, vaporizované drážky, břitové destičky osazené tvrdokovem podle DIN 8010. Dobré vlastnosti díky zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela, běžná tloušťka jádra a běžné stoupání šroubovice. Dodává se od O 3 mm: Stopka s unášečem podle DIN 1809 k použití ve svěracích pouzdrech.
Použití
Lze použít zejména na oceli do 60 HRC, tvrdokovové litiny nad 300 HB, ryzí molybden a tvrdé typy bronzu.
Technické údaje
| O h8 | 3,6 mm |
|---|
| Délka spirály | 25 mm |
|---|
| Celková délka | 56 mm |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Materiál nástroje | tvrdokov |
|---|
| Typ nástroje | N |
|---|
| Norma | DIN 8037 |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 80 |
|---|
| Ocel < 1000 N/mm2 | 64 |
|---|
| Ocel < 1400 N/mm2 | 51 |
|---|
| Litina GG/GTS | 80 |
|---|
| Litina GGG | 70 |
|---|
| Měď a slitiny mědi | 180 |
|---|
| Kalená ocel < 55 HRC | 20 |
|---|
| Kalená ocel < 60 HRC | 10 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Litina GG/GTS | Posuv f | 0,08 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 | Délka spirály | Celková délka |
|---|
| BO-E-11910340 | 3,4 mm | 25 mm | 56 mm |
|---|
| BO-E-11910350 | 3,5 mm | 25 mm | 56 mm |
|---|
| BO-E-11910370 | 3,7 mm | 25 mm | 56 mm |
|---|
| BO-E-11910380 | 3,8 mm | 25 mm | 56 mm |
|---|
