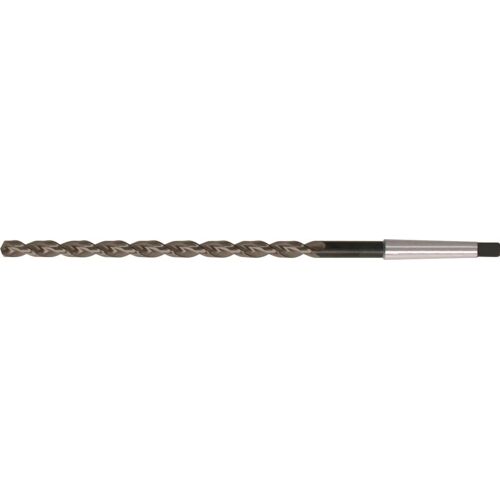

Spirálový vrták s MK stopkou. O h8 x celková délka 10,5 x 360 mm; délka spirály 235 mm; MK 1. HSS; bez povlaku; typ TF; DIN 1870.
10,5 x 360 mmO h8 x celková délka
235 mmDélka spirály
1MK
bez povlakuPovrchová úprava
Vlastnosti a provedení
Mimořádně stabilní model, broušený profil, pravořezný, do O 16,0 mm fazety nitridované, od O 16,0 mm povrch popouštěný v páře, s přesným zábrusem hrotu a drážkami se zaoblenými zadními hranami na odvod třísek. Dobré středicí vlastnosti díky zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela větší než standard, tloušťka jádra mnohem silnější než standard a bez stoupání stoupání šroubovice.
Použití
K vrtání extrémně hlubokých otvorů za náročných podmínek, např. v případě obtížného odsunu třísek a v důsledku toho nedostatečného chlazení hrotu vrtáku. Lze použít zejména na šedou litinu a oceli s pevností do 850 N/mm2.
Technické údaje
| O h8 x celková délka | 10,5 x 360 mm |
|---|
| Délka spirály | 235 mm |
|---|
| MK | 1 |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 38 ° |
|---|
| Materiál nástroje | HSS |
|---|
| Typ nástroje | TF |
|---|
| Norma | DIN 1870 |
|---|
| Rozměr | 10,50 × 360 mm |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 22 |
|---|
| Ocel < 1000 N/mm2 | 18 |
|---|
| Litina GG/GTS | 20 |
|---|
| Litina GGG | 16 |
|---|
| Hliník < 8 % Si | 45 |
|---|
| Hliník > 8 % Si | 36 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 700 N/mm2 | Posuv f | 0,16 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 x celková délka | Délka spirály |
|---|
| BO-E-10922100 | 10 x 360 mm | 235 mm |
|---|
| BO-E-10921105 | 10,5 x 285 mm | 185 mm |
|---|
| BO-E-10921110 | 11 x 300 mm | 195 mm |
|---|
| BO-E-10922110 | 11 x 375 mm | 250 mm |
|---|
