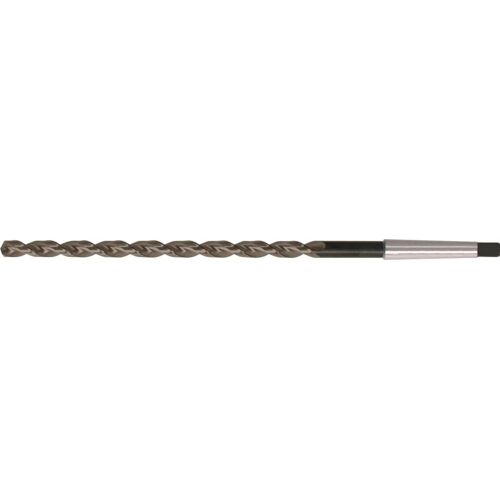

Spirálový vrták s MK stopkou. O h8 x celková délka 25 x 440 mm; délka spirály 290 mm; MK 3. HSS; bez povlaku; typ TF; DIN 1870.
25 x 440 mmO h8 x celková délka
290 mmDélka spirály
3MK
bez povlakuPovrchová úprava
Vlastnosti a provedení
Mimořádně stabilní model, broušený profil, pravořezný, do O 16,0 mm fazety nitridované, od O 16,0 mm povrch popouštěný v páře, s přesným zábrusem hrotu a drážkami se zaoblenými zadními hranami na odvod třísek. Dobré středicí vlastnosti díky zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela větší než standard, tloušťka jádra mnohem silnější než standard a bez stoupání stoupání šroubovice.
Použití
K vrtání extrémně hlubokých otvorů za náročných podmínek, např. v případě obtížného odsunu třísek a v důsledku toho nedostatečného chlazení hrotu vrtáku. Lze použít zejména na šedou litinu a oceli s pevností do 850 N/mm2.
Technické údaje
| O h8 x celková délka | 25 x 440 mm |
|---|
| Délka spirály | 290 mm |
|---|
| MK | 3 |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 38 ° |
|---|
| Materiál nástroje | HSS |
|---|
| Typ nástroje | TF |
|---|
| Norma | DIN 1870 |
|---|
| Rozměr | 25,0 × 440 mm |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 22 |
|---|
| Ocel < 1000 N/mm2 | 18 |
|---|
| Litina GG/GTS | 20 |
|---|
| Litina GGG | 16 |
|---|
| Hliník < 8 % Si | 45 |
|---|
| Hliník > 8 % Si | 36 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 700 N/mm2 | Posuv f | 0,315 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 x celková délka | Délka spirály |
|---|
| BO-E-10922230 | 23 x 515 mm | 345 mm |
|---|
| BO-E-10921240 | 24 x 440 mm | 290 mm |
|---|
| BO-E-10922250 | 25 x 555 mm | 365 mm |
|---|
| BO-E-10921260 | 26 x 440 mm | 290 mm |
|---|
