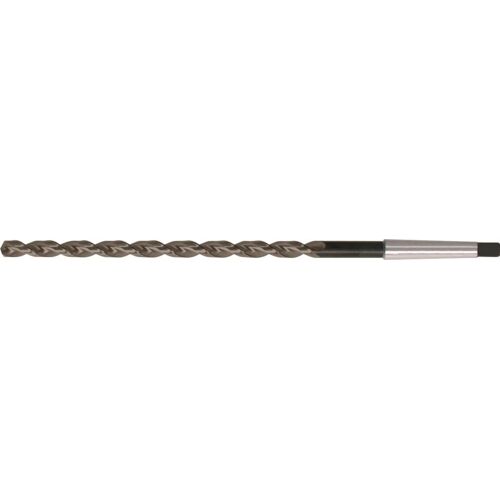

Spirálový vrták s MK stopkou. O h8 x celková délka 9 x 275 mm; délka spirály 175 mm; MK 1. HSS; bez povlaku; typ TF; DIN 1870.
9 x 275 mmO h8 x celková délka
175 mmDélka spirály
1MK
bez povlakuPovrchová úprava
Vlastnosti a provedení
Mimořádně stabilní model, broušený profil, pravořezný, do O 16,0 mm fazety nitridované, od O 16,0 mm povrch popouštěný v páře, s přesným zábrusem hrotu a drážkami se zaoblenými zadními hranami na odvod třísek. Dobré středicí vlastnosti díky zahrocení dle DIN 1412, tvar A. Běžný boční úhel čela větší než standard, tloušťka jádra mnohem silnější než standard a bez stoupání stoupání šroubovice.
Použití
K vrtání extrémně hlubokých otvorů za náročných podmínek, např. v případě obtížného odsunu třísek a v důsledku toho nedostatečného chlazení hrotu vrtáku. Lze použít zejména na šedou litinu a oceli s pevností do 850 N/mm2.
Technické údaje
| O h8 x celková délka | 9 x 275 mm |
|---|
| Délka spirály | 175 mm |
|---|
| MK | 1 |
|---|
| Povrchová úprava | bez povlaku |
|---|
| Úhel hrotu | 130 ° |
|---|
| Úhel šroubovice | 38 ° |
|---|
| Materiál nástroje | HSS |
|---|
| Typ nástroje | TF |
|---|
| Norma | DIN 1870 |
|---|
| Rozměr | 9,0 × 275 mm |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 22 |
|---|
| Ocel < 1000 N/mm2 | 18 |
|---|
| Litina GG/GTS | 20 |
|---|
| Litina GGG | 16 |
|---|
| Hliník < 8 % Si | 45 |
|---|
| Hliník > 8 % Si | 36 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 700 N/mm2 | Posuv f | 0,16 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O h8 x celková délka | Délka spirály |
|---|
| BO-E-10922080 | 8 x 330 mm | 210 mm |
|---|
| BO-E-10922085 | 8,5 x 330 mm | 210 mm |
|---|
| BO-E-10922090 | 9 x 345 mm | 220 mm |
|---|
| BO-E-10921100 | 10 x 285 mm | 185 mm |
|---|
