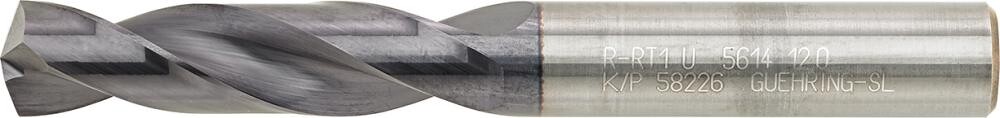

Spirálový vrták, TK, válcová stopka. O d1 = m7 9 mm; délka spirály l2 47 mm; délka stopky l3 40 mm. Tvrdokov; Fire. Pro přesné souosé otvory s přísnou tolerancí O a dobrou kvalitou povrchu.
9 mmO d1 = m7
47 mmDélka spirály l2
40 mmDélka stopky l3
89 mmCelková délka
Vlastnosti a provedení
Pravořezný se speciálním naříznutím. Běžný boční úhel čela, tloušťka jádra silnější než standard a bez stoupání šroubovice. Vrták vykazuje velmi dobré samočinně středicí vlastnosti, vytváří krátké třísky i při obrábění materiálů vytvářejících dlouhé třísky.
Použití
Pro přesné souosé otvory s přísnou tolerancí O a dobrou kvalitou povrchu. Univerzálně použitelný spirálový vrták vhodný k vrtání otvorů do 3 x D s nejvyššími řeznými hodnotami. Lze použít zejména na materiály tvořící dlouhé a krátké třísky, jako jsou GGS a ADI, litinové materiály, šedou litinu, tvárnou litinu a temperovanou litinu, vysoce legované slitiny AlSi a legované oceli s pevností do 1200 N/mm2.
Technické údaje
| O d1 = m7 | 9 mm |
|---|
| Délka spirály l2 | 47 mm |
|---|
| Délka stopky l3 | 40 mm |
|---|
| Celková délka | 89 mm |
|---|
| O stopky d2 = h6 | 10 mm |
|---|
| Povrchová úprava | Fire |
|---|
| Materiál nástroje | tvrdokov |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 120 |
|---|
| Ocel < 1000 N/mm2 | 110 |
|---|
| Ocel < 1400 N/mm2 | 100 |
|---|
| Nerezové oceli – feritické / martenzitické | 40 |
|---|
| Nerezové oceli – austenitické | 15 |
|---|
| Nerezové oceli – duplexní | 35 |
|---|
| Litina GG/GTS | 155 |
|---|
| Litina GGG | 125 |
|---|
| Titan > 850 N/mm2 | 40 |
|---|
| Hliník < 8 % Si | 220 |
|---|
| Hliník > 8 % Si | 180 |
|---|
| Měď a slitiny mědi | 270 |
|---|
| Kalená ocel < 55 HRC | 45 |
|---|
| Kalená ocel < 60 HRC | 25 |
|---|
| Kalená ocel > 60 HRC | 15 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 1400 N/mm2 | Posuv f | 0,2 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = m7 | Celková délka |
|---|
| BO-E-12030880 | 8,8 mm | 89 mm |
|---|
| BO-E-12030890 | 8,9 mm | 89 mm |
|---|
| BO-E-12030910 | 9,1 mm | 89 mm |
|---|
| BO-E-12030913 | 9,13 mm | 89 mm |
|---|
