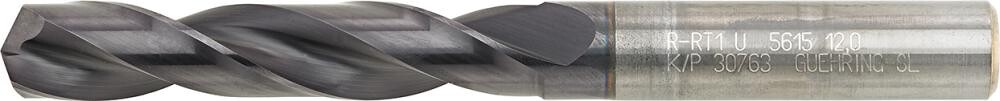

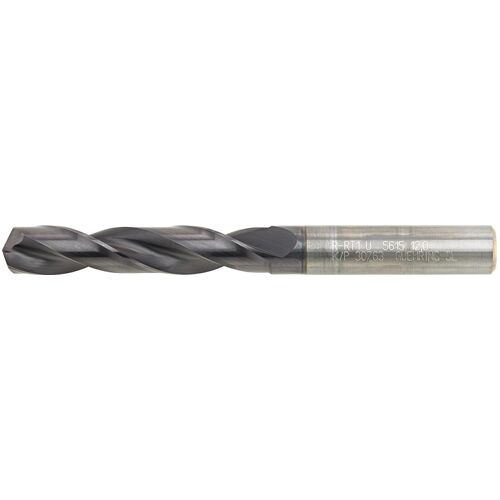

Spirálový vrták, TK, válcová stopka. O d1 = m7 8 mm; délka spirály l2 53 mm; délka stopky l3 36 mm. Tvrdokov; Fire.
8 mmO d1 = m7
53 mmDélka spirály l2
36 mmDélka stopky l3
91 mmCelková délka
Vlastnosti a provedení
Pravořezný se speciálním naříznutím. Vrták vykazuje velmi dobré samočinně středicí vlastnosti, vytváří krátké třísky i při obrábění materiálů vytvářejících dlouhé třísky.
Použití
Mnohostranně použitelný spirálový vrták pro přesné souosé otvory s přísnou tolerancí O a dobrou kvalitou povrchu. Vhodný k vrtání otvorů do 5 x D s vyššími řeznými hodnotami. Lze použít zejména na materiály tvořící dlouhé a krátké třísky, jako jsou konstrukční a cementační oceli, ocelové litiny, zušlechťované oceli, uhlíkové oceli, bronz, litiny, vysoce legované slitiny AISi a legované oceli s pevností do 1200 N/mm2.
Technické údaje
| O d1 = m7 | 8 mm |
|---|
| Délka spirály l2 | 53 mm |
|---|
| Délka stopky l3 | 36 mm |
|---|
| Celková délka | 91 mm |
|---|
| O stopky d2 = h6 | 8 mm |
|---|
| Povrchová úprava | Fire |
|---|
| Materiál nástroje | tvrdokov |
|---|
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|
| Ocel < 700 N/mm2 | 120 |
|---|
| Ocel < 1000 N/mm2 | 110 |
|---|
| Ocel < 1400 N/mm2 | 100 |
|---|
| Nerezové oceli – feritické / martenzitické | 45 |
|---|
| Nerezové oceli – austenitické | 15 |
|---|
| Nerezové oceli – duplexní | 35 |
|---|
| Litina GG/GTS | 155 |
|---|
| Litina GGG | 125 |
|---|
| Titan > 850 N/mm2 | 40 |
|---|
| Hliník < 8 % Si | 220 |
|---|
| Hliník > 8 % Si | 180 |
|---|
| Měď a slitiny mědi | 270 |
|---|
| Kalená ocel < 55 HRC | 45 |
|---|
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|
| Ocel < 1400 N/mm2 | Posuv f | 0,16 mm/ot |
|---|
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = m7 | Celková délka |
|---|
| BO-E-12150790 | 7,9 mm | 91 mm |
|---|
| BO-E-12150794 | 7,94 mm | 91 mm |
|---|
| BO-E-12150810 | 8,1 mm | 103 mm |
|---|
| BO-E-12150820 | 8,2 mm | 103 mm |
|---|
