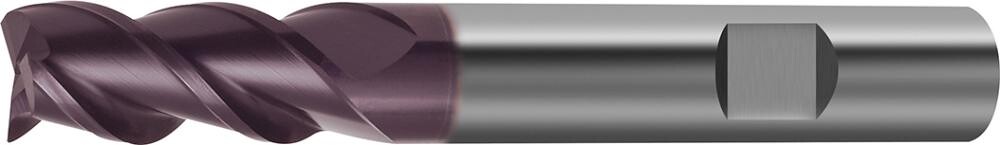

Stopková fréza dlouhá DIN6527 TK TiALN Z3 45° 12mm FORMAT
Stopková fréza TK. O d1 = h10 12 mm; délka břitu l2 22 mm; celková délka l1 83 mm. Tvrdokov; TiAlN; DIN 6527; úhel 45°.
Za nákup tohoto produktu lze získat:16 bodů
Tento produkt lze získat za:1 623 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Stopková fréza TK. O d1 = h10 12 mm; délka břitu l2 22 mm; celková délka l1 83 mm. Tvrdokov; TiAlN; DIN 6527; úhel 45°.

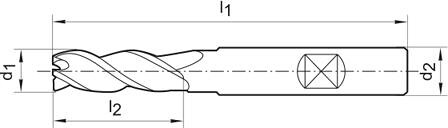

12 mmO d1 = h10
22 mmDélka břitu l2
83 mmCelková délka l1
12 mmO stopky d2 = h6
Vlastnosti a provedení
Masivní tvrdokov (K10/K20), DIN 6527, se zubem na střed.
Řezná rychlost o cca 50 % vyšší než u nástrojů bez povlaku. Možnost suchého obrábění.
Použití
Vhodná pro univerzální obrábění. Posuv je oproti frézám s 2 břity asi o 50 % vyšší. Šroubovice 45° umožňuje dosáhnout měkkého a loupajícího řezu a tím i vysoké kvality povrchu. Nedochází k tvorbě otřepu na řezných hranách.
Technické údaje
| O d1 = h10 | 12 mm |
|---|---|
| Délka břitu l2 | 22 mm |
| Celková délka l1 | 83 mm |
| O stopky d2 = h6 | 12 mm |
| Povrchová úprava | TiAlN |
|---|---|
| Materiál nástroje | tvrdokov |
| Norma | DIN 6527 |
| Úhel | 45° |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 120 |
| Ocel < 1000 N/mm2 | 120 |
| Ocel < 1400 N/mm2 | 80 |
| Litina GG/GTS | 120 |
| Litina GGG | 96 |
| Titan > 850 N/mm2 | 70 |
| Hliník < 8 % Si | 145 |
| Hliník > 8 % Si | 145 |
| Měď a slitiny mědi | 106 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1000 N/mm2 | Posuv na zub f_z | 0,024 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-23610900 | 9 mm |
| BO-E-23611000 | 10 mm |
| BO-E-23611400 | 14 mm |
| BO-E-23611600 | 16 mm |
| Průměr [mm] | 12,00 |
| Řezná délka [mm] | 22,00 |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Druh stopky | Weldon |
| Průměr stopky [mm] | 12,00 |
| Počet zubů | 3-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 83,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | FORMAT |
