Stopková fréza TK TiALN stopka HB 12 ER 1,5 FORMAT GT
Toroidní fréza HPC se stoupáním šroubovice 35°/38°. O d1 = h10 12 mm; délka ostří l2 26 mm; odlehčení krku l3 38 mm. Tvrdokov; TiAlN.
Za nákup tohoto produktu lze získat:29 bodů
Tento produkt lze získat za:2 948 bodů
Dostupnost:Skladem externě: expedice do 48h (5 ks)
Bližší informace o dostupnosti po
Toroidní fréza HPC se stoupáním šroubovice 35°/38°. O d1 = h10 12 mm; délka ostří l2 26 mm; odlehčení krku l3 38 mm. Tvrdokov; TiAlN.
12 mmO d1 = h10
26 mmDélka ostří l2
38 mmOdlehčení krku l3
11,5 mmO krčku d3
Vlastnosti a provedení
S proměnlivou šroubovicí a proměnlivou roztečí, břitový rádius a podbroušená stopka.
Použití
Univerzální použití, pro hrubování a dokončovací práce s nejvyšším úběrem materiálu při velmi tichém chodu. Dynamický zkrut umožňuje použití HPC s vyšším řezným výkonem a ideálními hodnotami lámání třísek.

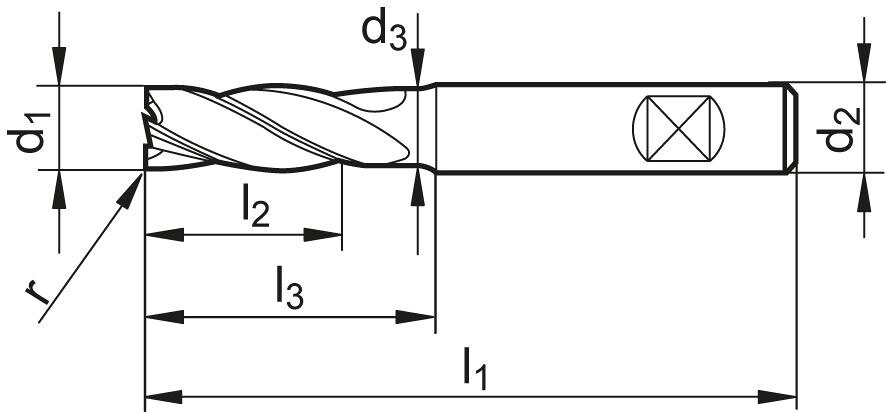

Technické údaje
| O d1 = h10 | 12 mm |
|---|---|
| Délka ostří l2 | 26 mm |
| Odlehčení krku l3 | 38 mm |
| O krčku d3 | 11,5 mm |
| Celková délka l1 | 83 mm |
| O stopky d2 = h6 | 12 mm |
|---|---|
| Rohový rádius | 1,5 mm |
| Povrchová úprava | TiAlN |
| Materiál nástroje | tvrdokov |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 127 |
| Ocel < 1000 N/mm2 | 106 |
| Ocel < 1400 N/mm2 | 78 |
| Nerezové oceli – feritické / martenzitické | 53 |
| Litina GG/GTS | 134 |
| Litina GGG | 99 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1000 N/mm2 | Posuv f | 0,043 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-28061201 | 12 mm |
| BO-E-28061203 | 12 mm |
| BO-E-28061200 | 12 mm |
| BO-E-28061400 | 14 mm |
| Průměr [mm] | 12,00 |
| Řezná délka vč. odlehčení [mm] | 38,00 |
| Řezná délka [mm] | 26,00 |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina |
| Druh stopky | Weldon |
| Průměr stopky [mm] | 12,00 |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 83,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | S rádiusem |
| Výrobce | FORMAT |
