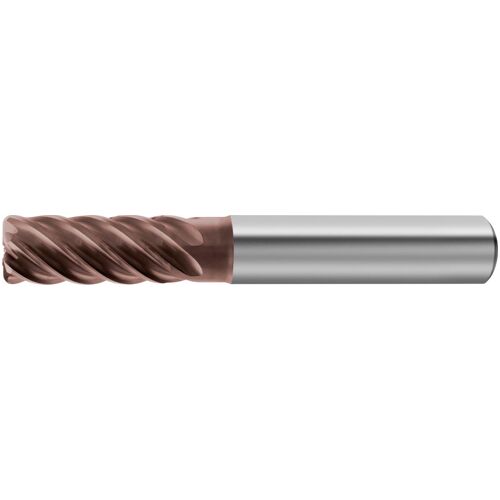

Stopková fréza z masivní. tvrdokovu 16,0mm Z6 ER 1,0mm Signum Typ H krátká G-Mold 65 FR GÜ
Dokončovací fréza s rohovým rádiem a 42° stoupáním šroubovice. O d1 = h10 16 mm; délka ostří l2 32 mm; O krčku d3 15,5 mm. Signum.
Za nákup tohoto produktu lze získat:107 bodů
Tento produkt lze získat za:10 681 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Dokončovací fréza s rohovým rádiem a 42° stoupáním šroubovice. O d1 = h10 16 mm; délka ostří l2 32 mm; O krčku d3 15,5 mm. Signum.

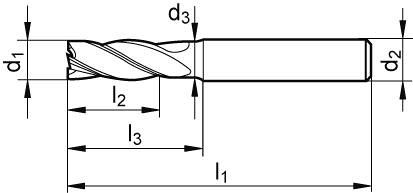

16 mmO d1 = h10
32 mmDélka ostří l2
15,5 mmO krčku d3
92 mmCelková délka l1
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Podbroušení krčku, bez zubu na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.
Technické údaje
| O d1 = h10 | 16 mm |
|---|---|
| Délka ostří l2 | 32 mm |
| O krčku d3 | 15,5 mm |
| Celková délka l1 | 92 mm |
| O stopky d2 = h6 | 16 mm |
|---|---|
| Rohový rádius | 1 mm |
| Povrchová úprava | Signum |
| Typ nástroje | H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 204 |
| Ocel < 1000 N/mm2 | 204 |
| Litina GG/GTS | 188 |
| Litina GGG | 130 |
| Kalená ocel < 55 HRC | 94 |
| Kalená ocel < 60 HRC | 70 |
| Kalená ocel > 60 HRC | 56 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,027 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12450803 | 8 mm |
| BO-E-12451010 | 10 mm |
| BO-E-12451210 | 12 mm |
| BO-E-12451620 | 16 mm |
| Průměr [mm] | 16,00 |
| Řezná délka [mm] | 32,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 16,00 |
| Počet zubů | 6-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 92,00 |
| Materiál nástroje | Tvrdokov |
| Typ frézy | S rádiusem |
| Výrobce | GÜHRING |
