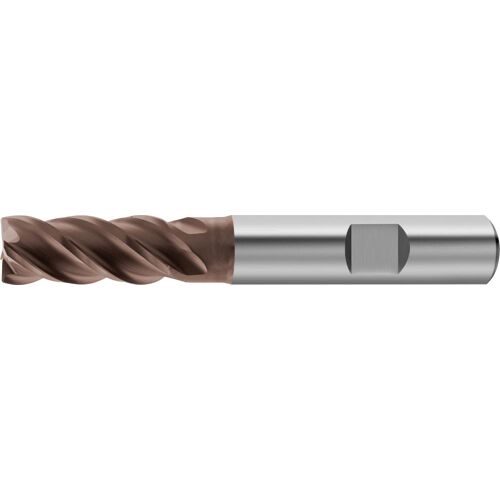

Stopková fréza z masivní. tvrdokovu 20mm Z4 40/42 stupňů DIN6527L HB typ H Signum G-Mold 6
Stopková fréza s 40°/42° stoupáním šroubovice. O d1 = h10 20 mm; délka ostří l2 38 mm; celková délka l1 104 mm. Signum; typ H; DIN 6527L.
Za nákup tohoto produktu lze získat:133 bodů
Tento produkt lze získat za:13 339 bodů
Dostupnost:Skladem externě: expedice do 48h (1 ks)
Bližší informace o dostupnosti po
Stopková fréza s 40°/42° stoupáním šroubovice. O d1 = h10 20 mm; délka ostří l2 38 mm; celková délka l1 104 mm. Signum; typ H; DIN 6527L.

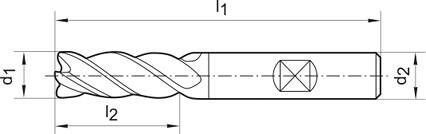

20 mmO d1 = h10
38 mmDélka ostří l2
104 mmCelková délka l1
20 mmO stopky d2 = h6
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.
Technické údaje
| O d1 = h10 | 20 mm |
|---|---|
| Délka ostří l2 | 38 mm |
| Celková délka l1 | 104 mm |
| O stopky d2 = h6 | 20 mm |
| Rohová fazetka | 0,4 mm |
|---|---|
| Povrchová úprava | Signum |
| Typ nástroje | H |
| Norma | DIN 6527L |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 94 |
| Ocel < 1000 N/mm2 | 90 |
| Litina GG/GTS | 94 |
| Litina GGG | 94 |
| Kalená ocel < 55 HRC | 60 |
| Kalená ocel < 60 HRC | 45 |
| Kalená ocel > 60 HRC | 36 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,027 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12260800 | 8 mm |
| BO-E-12261000 | 10 mm |
| BO-E-12261200 | 12 mm |
| BO-E-12261600 | 16 mm |
| Průměr [mm] | 20,00 |
| Řezná délka [mm] | 38,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Weldon |
| Průměr stopky [mm] | 20,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 104,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | GÜHRING |
