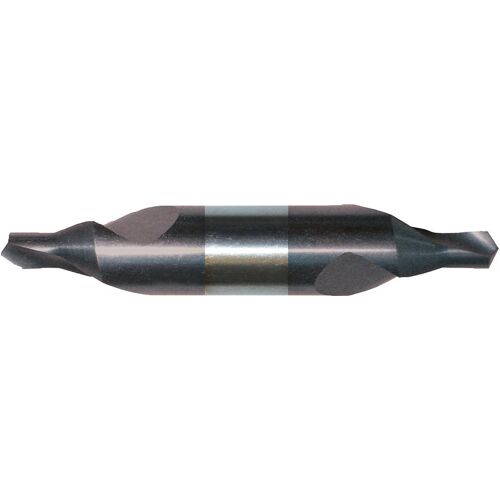

Středící vrták DIN333 HSS-Co5 tvar A 6,3 mm TiAlN FORMAT
Středicí vrták. O vrtáku d1 6,3 mm; O stopky d2 h8 16 mm; celková délka l1 71 mm. HSS-Co5; TiAlN; tvar A; DIN 333.
Za nákup tohoto produktu lze získat:7 bodů
Tento produkt lze získat za:745 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Středicí vrták. O vrtáku d1 6,3 mm; O stopky d2 h8 16 mm; celková délka l1 71 mm. HSS-Co5; TiAlN; tvar A; DIN 333.
6,3 mmO vrtáku d1
16 mmO stopky d2 h8
71 mmCelková délka l1
100–150 mmpro O obrobku
Vlastnosti a provedení
DIN 333-A, úhel zahloubení 60°. Broušený profil, pravořezný. O-Toleranz:Tolerance O: O 1,0–2,5 = + 0,14 mm O O 3,15–5,0 = + 0,18 mm O 6,3 = + 0,22 mm
Použití
Standardní středicí vrták pro výrobu středicích otvorů podle normy DIN 332, list 1, tvar A (bez ochranného zkosení).
Technické údaje
| O vrtáku d1 | 6,3 mm |
|---|---|
| O stopky d2 h8 | 16 mm |
| Celková délka l1 | 71 mm |
| pro O obrobku | 100–150 mm |
| Povrchová úprava | TiAlN |
|---|---|
| Materiál nástroje | HSS-Co5 |
| Tvar | A |
| Norma | DIN 333 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 25 |
| Ocel < 1000 N/mm2 | 20 |
| Ocel < 1400 N/mm2 | 10 |
| Nerezové oceli – feritické / martenzitické | 10 |
| Nerezové oceli – duplexní | 5 |
| Litina GG/GTS | 20 |
| Litina GGG | 15 |
| Titan > 850 N/mm2 | 3 |
| Hliník < 8 % Si | 30 |
| Hliník > 8 % Si | 30 |
| Měď a slitiny mědi | 20 |
| Grafit, GFK / CFK, duroplasty | 3 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 700 N/mm2 | Posuv f | 0,09 mm/ot |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O vrtáku d1 |
|---|---|
| BO-E-11270250 | 2,5 mm |
| BO-E-11270315 | 3,15 mm |
| BO-E-11270400 | 4 mm |
| BO-E-11270500 | 5 mm |
| Výrobce | FORMAT |
