Strojní návrtový vrták NC DIN1835 HSS-Co5 tvar B 120° válcová stopka 4,0 mm FORMAT
NC návrtový vrták, válcová stopka. O h8 4 mm; délka drážky 12 mm; celková délka 55 mm. HSS-Co5; bez povlaku; tvar B; DIN 1835. Pro polohově přesné navrtání.
Za nákup tohoto produktu lze získat:1 bod
Tento produkt lze získat za:93 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
NC návrtový vrták, válcová stopka. O h8 4 mm; délka drážky 12 mm; celková délka 55 mm. HSS-Co5; bez povlaku; tvar B; DIN 1835. Pro polohově přesné navrtání.
4 mmO h8
12 mmDélka drážky
55 mmCelková délka
bez povlakuPovrchová úprava
Vlastnosti a provedení
Velmi stabilní model, broušený profil, pravořezný, s přesným broušením špičky a úzkým příčným ostřím. S bočním úhlem hřbetu 12°/30°. Boční úhel čela je menší než standard, tloušťka jádra výrazně menší než standard a běžné stoupání šroubovice. Od O 6 mm s unášecí ploškou dle DIN 1835-B.
Použití

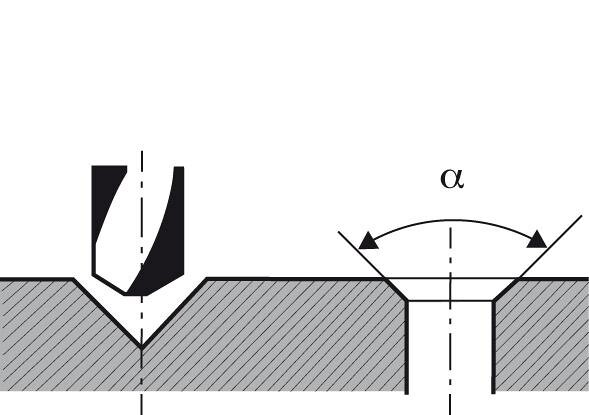

Speciální vrták pro polohově přesné navrtání. Používá se k centrování a zkosení hran závitových otvorů v jednom pracovním kroku.
Technické údaje
| O h8 | 4 mm |
|---|---|
| Délka drážky | 12 mm |
| Celková délka | 55 mm |
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
|---|---|
| Tvar | B |
| Norma | DIN 1835 |
| Úhel | 120° |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 6 |
| Litina GG/GTS | 15 |
| Litina GGG | 5 |
| Titan > 850 N/mm2 | 3 |
| Hliník < 8 % Si | 30 |
| Hliník > 8 % Si | 30 |
| Měď a slitiny mědi | 20 |
| Grafit, GFK / CFK, duroplasty | 3 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 700 N/mm2 | Posuv f | 0,05 mm/ot |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
| Průměr [mm] | 4,00 |
| Řezná délka [mm] | 12,00 |
| Materiál nástroje | HSS-Co5% |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Vnitřní chlazení | Ne |
| Druh stopky | Válcová |
| Výrobce | FORMAT |
