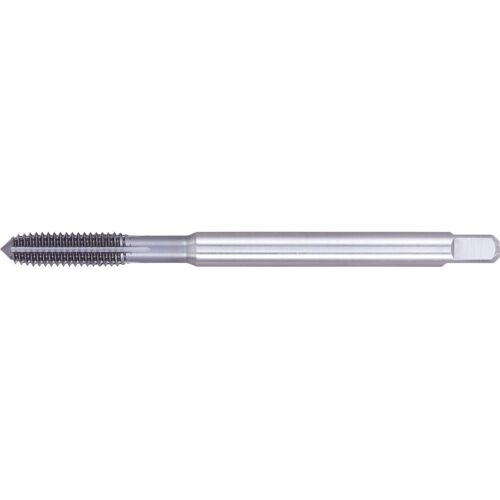

Strojní tvářecí závitníky DIN371 HSS-Co5 PM TiCN typ UNI tvar C 6HX M6 FORMAT GT
Strojní tvářecí závitník, UNI. Závit M6; stoupání 1 mm; celková délka 80 mm. HSS-Co5 PM; SUPRA; tolerance 6HX; DIN 371. Pro běžné metrické závity dle DIN 13.
Vlastnosti a provedení
S přívodnou délkou ve tvaru C (2-3 chody).
M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz.
Upozornění
Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení.
Technické údaje
| Rozměr závitu | M6 |
|---|---|
| Stoupání | 1 mm |
| Celková délka | 80 mm |
| O stopky | 6 mm |
| Čtyřhran stopky | 4,9 mm |
| Ř jádrového otvoru | 5,55 mm |
| Povrchová úprava | SUPRA |
|---|---|
| Materiál nástroje | HSS-Co5 PM |
| Typ nástroje | UNI |
| Tvar | C |
| Tolerance závitu | 6HX |
| Norma | DIN 371 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 18 |
| Nerezové oceli – feritické / martenzitické | 7 |
| Nerezové oceli – austenitické | 6 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-15880040 | M4 | 0,7 mm | 63 mm |
| BO-E-15880050 | M5 | 0,8 mm | 70 mm |
| BO-E-15880080 | M8 | 1,25 mm | 90 mm |
| BO-E-15880100 | M10 | 1,5 mm | 100 mm |
| Typ závitu | M |
| Průměr závitu | M6 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Tvářecí |
| Obráběný materiál | P - Ocel, M - Nerez |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
