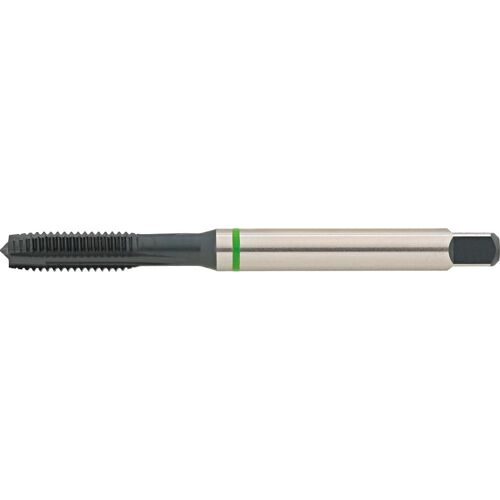

Strojní závitník DIN371 HSS-Co5 černěný na průchozí otvory M20 FORMAT GT
Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; s úpravou párou; DIN 371; se stopkou proti nadměrným otáčkám. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:20 bodů
Tento produkt lze získat za:2 000 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; s úpravou párou; DIN 371; se stopkou proti nadměrným otáčkám. Pro běžné metrické závity dle DIN 13.
M20Rozměr závitu
2,5 mmStoupání
140 mmCelková délka
16 mmO stopky
Vlastnosti a provedení
M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Na běžné metrické závity dle DIN 13. Díky své speciální geometrii navržené k univerzálnímu využití nabízí nástroj v segmentu HSS-Co5 velmi vysoký výkon v základní variantě.
Technické údaje
| Rozměr závitu | M20 |
|---|---|
| Stoupání | 2,5 mm |
| Celková délka | 140 mm |
| O stopky | 16 mm |
| Čtyřhranná stopka | 12 mm |
| Ř jádrového otvoru | 17,5 mm |
|---|---|
| Norma | DIN 376 |
| Provedení | se stopkou proti nadměrným otáčkám |
| Povrchová úprava | s úpravou párou |
| Materiál nástroje | HSS-Co5 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 13 |
| Ocel < 1000 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 4 |
| Nerezové oceli – austenitické | 4 |
| Litina GGG | 12 |
| Hliník < 8 % Si | 23 |
| Měď a slitiny mědi | 13 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16240160 | M16 | 2 mm | 110 mm |
| BO-E-16240180 | M18 | 2,5 mm | 125 mm |
| BO-E-16240220 | M22 | 2,5 mm | 140 mm |
| BO-E-16240240 | M24 | 3 mm | 160 mm |
| Typ závitu | M |
| Průměr závitu | M20 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
