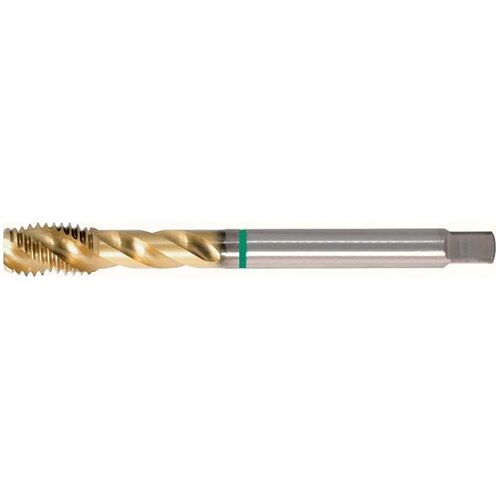

Strojní závitník DIN371 HSS-Co5 TiN tvar C M10 FORMAT
Strojní závitník na slepé otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; TiN; tvar C; DIN 371. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:9 bodů
Tento produkt lze získat za:893 bodů
Dostupnost:Skladem externě: expedice do 48h (> 5 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; TiN; tvar C; DIN 371. Pro běžné metrické závity dle DIN 13.
M10Rozměr závitu
1,5 mmStoupání
100 mmCelková délka
10 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, typ N, zářez, tvar C (2–3 chody).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na univerzální materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, nitridované oceli a litina s kuličkovým grafitem.
Technické údaje
| Rozměr závitu | M10 |
|---|---|
| Stoupání | 1,5 mm |
| Celková délka | 100 mm |
| O stopky | 10 mm |
| Čtyřhran stopky | 8 mm |
| Ř jádrového otvoru | 8,5 mm |
| Norma | DIN 371 |
|---|---|
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | TiN |
| Materiál nástroje | HSS-Co5 |
| Tvar | C |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 20 |
| Ocel < 1000 N/mm2 | 16 |
| Ocel < 1400 N/mm2 | 13 |
| Litina GGG | 25 |
| Hliník < 8 % Si | 25 |
| Hliník > 8 % Si | 25 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-17000040 | M4 | 0,7 mm | 63 mm |
| BO-E-17000050 | M5 | 0,8 mm | 70 mm |
| BO-E-17000060 | M6 | 1 mm | 80 mm |
| BO-E-17000080 | M8 | 1,25 mm | 90 mm |
| Typ závitu | M |
| Průměr závitu | M10 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
