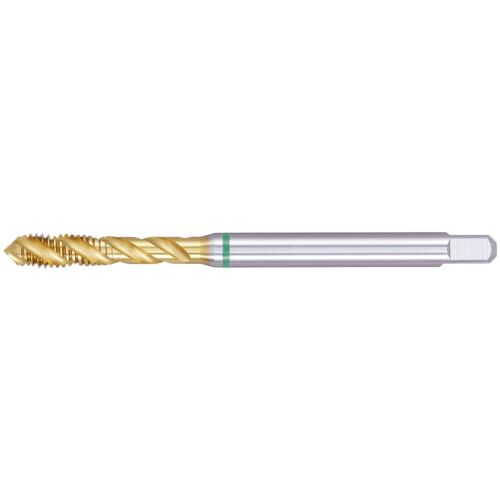

Strojní závitník DIN371 HSS-Co5 TiN typ UNI 6H slepý otvor M4 FORMAT GT
Strojní závitník na slepé otvory. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5; TiN; tolerance 6H; DIN 371. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:7 bodů
Tento produkt lze získat za:658 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5; TiN; tolerance 6H; DIN 371. Pro běžné metrické závity dle DIN 13.
M4Rozměr závitu
0,7 mmStoupání
63 mmCelková délka
4,5 mmO stopky
Vlastnosti a provedení
Rozmezí tolerance ISO 2/6H, zářez, tvar C (2–3 chody).
Použití
Na běžné metrické závity dle DIN 13. Lze použít zejména na univerzální materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, nitridované oceli a litina s kuličkovým grafitem.
Technické údaje
| Rozměr závitu | M4 |
|---|---|
| Stoupání | 0,7 mm |
| Celková délka | 63 mm |
| O stopky | 4,5 mm |
| Čtyřhran stopky | 3,4 mm |
| Ř jádrového otvoru | 3,3 mm |
| Norma | DIN 371 |
|---|---|
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | TiN |
| Materiál nástroje | HSS-Co5 |
| Tolerance závitu | 6H |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 15 |
| Ocel < 1000 N/mm2 | 10 |
| Nerezové oceli – feritické / martenzitické | 6 |
| Nerezové oceli – austenitické | 6 |
| Litina GGG | 12 |
| Hliník < 8 % Si | 23 |
| Měď a slitiny mědi | 13 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
| Typ závitu | M |
| Průměr závitu | M4 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
