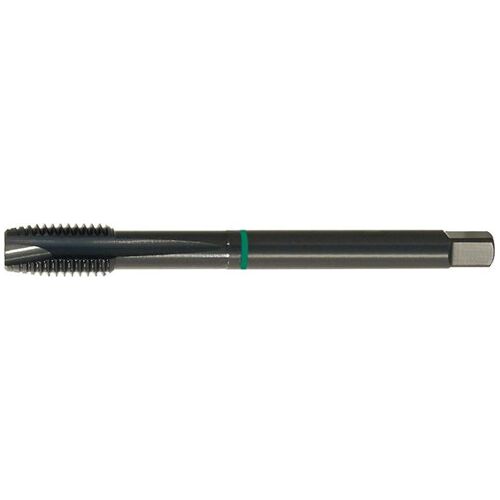

Strojní závitník DIN371 HSS-Co5 typ UNI tvar B M3 FORMAT
Strojní závitník na průchozí otvory. Závit M3; stoupání 0,5 mm; celková délka 56 mm. HSS-Co5; s úpravou párou; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13.
Za nákup tohoto produktu lze získat:4 body
Tento produkt lze získat za:400 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Strojní závitník na průchozí otvory. Závit M3; stoupání 0,5 mm; celková délka 56 mm. HSS-Co5; s úpravou párou; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13.
M3Rozměr závitu
0,5 mmStoupání
56 mmCelková délka
3,5 mmO stopky
Vlastnosti a provedení
M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám.
Použití
Na běžné metrické závity dle DIN 13.
Technické údaje
| Rozměr závitu | M3 |
|---|---|
| Stoupání | 0,5 mm |
| Celková délka | 56 mm |
| O stopky | 3,5 mm |
| Čtyřhranná stopka | 2,7 mm |
| Ř jádrového otvoru | 2,5 mm |
| Norma | DIN 371 |
|---|---|
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | s úpravou párou |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | UNI |
| Tvar | B |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 12 |
| Ocel < 1000 N/mm2 | 10 |
| Ocel < 1400 N/mm2 | 8 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 6 |
| Nerezové oceli – duplexní | 5 |
| Litina GGG | 10 |
| Hliník < 8 % Si | 17 |
| Hliník > 8 % Si | 17 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-16830020 | M2 | 0,4 mm | 45 mm |
| BO-E-16830040 | M4 | 0,7 mm | 63 mm |
| BO-E-16830050 | M5 | 0,8 mm | 70 mm |
| BO-E-16830060 | M6 | 1 mm | 80 mm |
| Typ závitu | M |
| Průměr závitu | M3 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
PopisParametry
