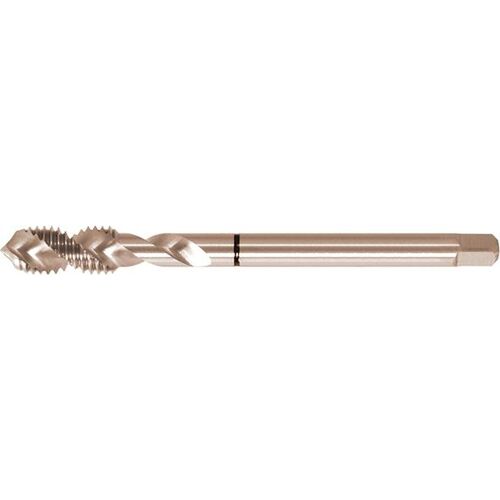

Strojní závitník DIN371 HSS-Co5 typ W tvar C M1,6 FORMAT
Strojní závitník na slepé otvory. Závit M1,6; stoupání 0,35 mm; celková délka 40 mm. HSS-Co5; bez povlaku; typ W; tvar C.
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:590 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Strojní závitník na slepé otvory. Závit M1,6; stoupání 0,35 mm; celková délka 40 mm. HSS-Co5; bez povlaku; typ W; tvar C.
M1,6Rozměr závitu
0,35 mmStoupání
40 mmCelková délka
2,5 mmO stopky
Vlastnosti a provedení
HSS-E, rozmezí tolerance ISO 2/6H, typ W, s naříznutím tvar C (2–3 chody).
Vlastnosti a provedení
Pro metrické běžné závity dle DIN 13.
Technické údaje
| Rozměr závitu | M1,6 |
|---|---|
| Stoupání | 0,35 mm |
| Celková délka | 40 mm |
| O stopky | 2,5 mm |
| Čtyřhranná stopka | 2,1 mm |
| Ř jádrového otvoru | 1,25 mm |
| Norma | DIN 371 |
|---|---|
| Provedení | s vyztuženou stopkou |
| Povrchová úprava | bez povlaku |
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | W |
| Tvar | C |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Hliník < 8 % Si | 12 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | Rozměr závitu | Stoupání | Celková délka |
|---|---|---|---|
| BO-E-17250020 | M2 | 0,4 mm | 45 mm |
| BO-E-17250025 | M2,5 | 0,45 mm | 50 mm |
| BO-E-17250030 | M3 | 0,5 mm | 56 mm |
| BO-E-17250040 | M4 | 0,7 mm | 63 mm |
| Typ závitu | M |
| Průměr závitu | M1,6 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
